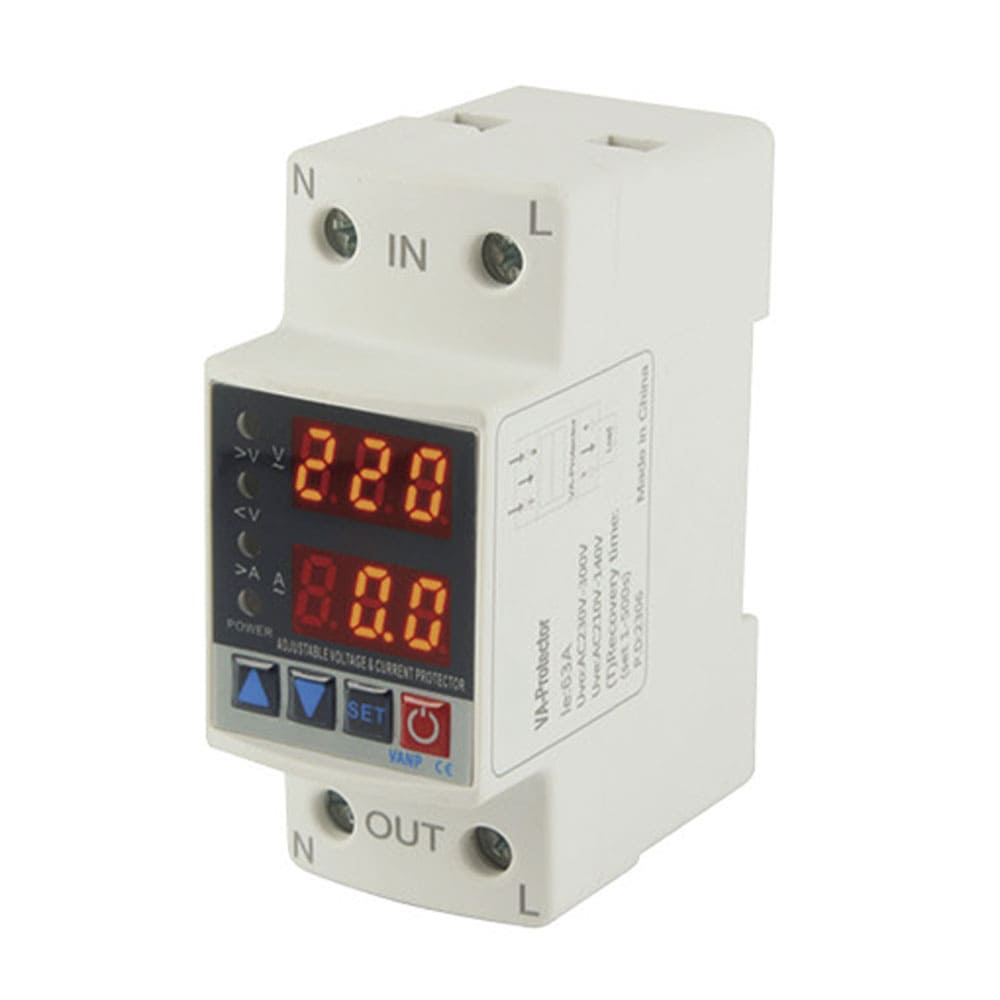

(514221) Реле напруги та струму однофазне RD35VA, 63А, 80-400 V АС, TAKEL

(514221) Реле напруги та струму однофазне RD35VA, 63А, 80-400 V АС, TAKEL

Код: 514221

Реле напруги та багатофункціональні пристрої — це надійні прилади, які забезпечують захист електрообладнання від критичних коливань напруги та виконують додаткові функції моніторингу та керування мережею. Вони допомагають запобігти пошкодженню техніки, підвищують стабільність роботи електросистем.

Особливості реле напруги та багатофункціональних пристроїв:

1. Захист від перепадів напруги — відключають обладнання при перевищенні допустимих значень, запобігаючи перегріву, поломкам та коротким замиканням.

2. Багатофункціональність — поєднують можливості контролю параметрів мережі, управління навантаженнями та діагностики.

3. Компактний дизайн — займають мінімум місця в електричному щиті, що спрощує їхню установку.

4. Простота налаштування — інтуїтивно зрозумілий інтерфейс дозволяє легко встановити необхідні параметри.

Основні типи пристроїв:

Реле напруги — пристрої для захисту техніки від високих або низьких рівнів напруги. Вони автоматично розривають ланцюг за неприпустимих значень, забезпечуючи безпеку системи.

Багатофункціональні реле — прилади, які поєднують у собі кілька функцій, таких як вимірювання напруги, частоти, контроль струму та керування навантаженнями.

Переваги використання:

- Підвищення терміну служби електрообладнання.

- Зменшення ризиків аварійних ситуацій у мережі.

- Зниження витрат на ремонт та обслуговування техніки.

- Автоматизація контролю та керування електромережею.

Реле напруги та багатофункціональні пристрої є важливою частиною будь-якої сучасної системи енергопостачання. Вони забезпечують стабільну та безпечну роботу як побутової, так і промислової техніки. Вибирайте надійні рішення для захисту та керування вашою електромережею

Характеристика:

Кількість точок підключення - 4

Кількість полюсів - 2

Номінальна напруга (Uн), В - 230В(АС)

Номінальна напруга ізоляції (Ui, AC), В - 400

Частота (F), Гц - 50-60

Кількість і тип додаткових контактів - 1NO

Номінальний струм In, А - 63

Діапазон робочої напруги - 80-350 (АС)

Ступінь захисту - IP20

Момент затягування гвинтів, Нм - 2

Механічна зносостійкість, циклів - 10⁶

Експлуатаційна температура, °C - від - 50 до +55

Кількість фаз - 1

Електрична зносостійкість, циклів - 10⁵

Похибка, % - 1%

Час включення - 1...500с (крок 1с, зав. 10с)

Захист від перенапруги - 230...300В (крок 1В, зав. 280В) Напруга відновлення після перенапруги - 225...295В (крок 1В, зав. 280В) Час відновлення після перенапруги - 1 ... 500с (крок 1с, зав. 30с)

Затримка захисту від перенапруги - 0.1...30с (крок 0.1с, зав. 1с)

Захист від заниженої напруги - 210...140В (крок 1В, зав. . 160В)

Напруга відновлення після заниженої напруги - 215...145В (крок 1В, зав. (крок 0.1с, зав. 1с)

Захист від надструму - 1...40А (крок 0.1А, зав. (крок 1с, зав. 5с)

Калібрування напруги - -9.5…9.5% (крок 0.5%, зав. 0%)

Калібрування струму - -9.5…9.5% (крок 0.5%, зав. 0%)

Кількість відключень від надструму              1-20/OFF(крок 1, зав. OFF)

Температура зберігання, °C - від - 30 до +70

Гарантія - 36 міс.

Функції:

Реле напруги і струму це по суті два захисні пристрої в одному корпус:

1. Реле напруги здійснює автоматичний контроль напруги в електромережі, до якого воно підключено, і виконує захисні відключення ланцюга при виході вимірюваного параметра за межі програмованого діапазону (підвищення понад встановлену верхню межу та зниження нижче встановленої нижньої межі).

Тим самим реле напруги захищає техніку, яка підключена до цього ланцюга.

 Реле може відключати ланцюг як моментально, так і з програмованою затримкою (до 30 секунд).

Після здійснення захисного відключення реле відраховує час програмованої затримки, і після її закінчення включається повторно.

 Популярна назва реле напруги - бар'єр.

2. Реле струму здійснює автоматичний контроль сили струму в електромережі, до якого воно підключено, та виконує захисні відключення ланцюга при підвищенні даного параметра понад встановлену верхню межу.

Тим самим реле струму захищає кабельну мережу, до якої воно підключене.

Реле може відключати ланцюг як моментально, так і з програмованою затримкою (до 30 секунд).

Після здійснення захисного відключення реле відраховує час програмованої затримки, і після її закінчення включається повторно.

Кількість повторних включень також можна програмувати. Воно може бути як нескінченним (у разі вимкнення даного налаштування), так і обмеженим за кількістю (від 1 до 20 разів). (15 параметрів), які дозволяють налаштувати пристрій під потреби практично будь-якої ділянки низьковольтного електричного ланцюга і різного електротехнічного обладнання.
