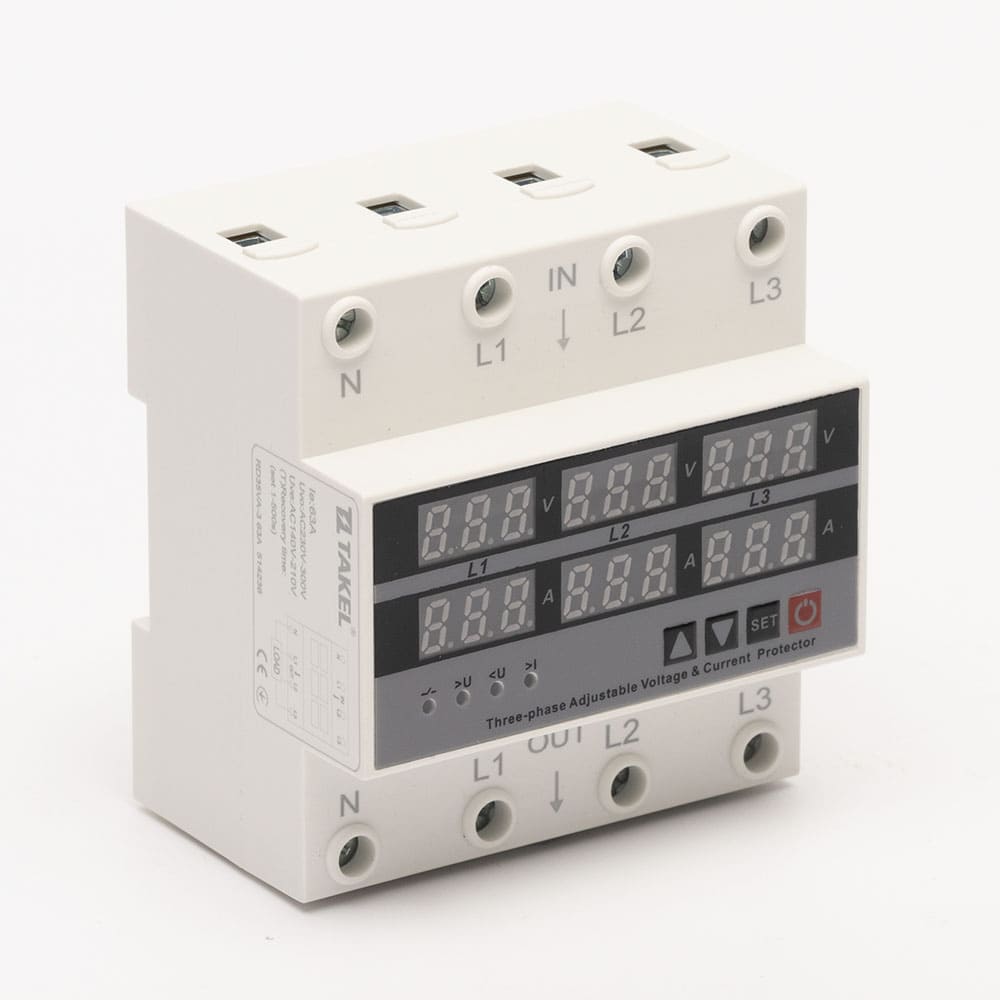

(514236) Реле напруги та струму трифазне RD35VA-3, 63А, 80-400 V АС, TAKEL

(514236) Реле напруги та струму трифазне RD35VA-3, 63А, 80-400 V АС, TAKEL

Код: 514236

Реле напруги та багатофункціональні пристрої — це надійні прилади, які забезпечують захист електрообладнання від критичних коливань напруги та виконують додаткові функції моніторингу і керування мережею. Вони допомагають запобігти пошкодженням техніки, підвищують стабільність роботи електросистем.

Характеристики:

• Номінальний струм: 63 A
• Кількість полюсів: 3 фаз
• Напруга: 220 V AC
• Кількість точок підключення: 8
• Номінальна напруга ізоляції (Ui, AC), В: 400
• Частота (F), Гц: 50-60
• Кількість та тип додаткових контактів: 3NO
• Номінальний струм In, А: 63
• Діапазон робочої напруги: 80-400 (АС)
• Ступінь захисту: IP20
• Момент затягування гвинтів, Нм: 2
• Механічна зносостійкість, циклів: 10⁶
• Експлуатаційна температура, °C: від - 50 до +55
• Кількість фаз: 3
• Електрична зносостійкість, циклів: 10⁵
• Похибка, %: 1%
• Кількість відключень від надструму: 1-20/OFF(крок 1, зав. OFF)
• Захист фаз при дисбалансі: OFF/ON (зав. ON)
• Захисту від порушення порядку фаз: OFF/ON (зав. ON)
• Температура зберігання, °C: від - 30 до +70
• Гарантія: 36 міс.
• Популярна назва реле напруги: бар'єр.

1. Захист від перепадів напруги — відключають обладнання при перевищенні допустимих значень, запобігаючи перегріву, поломкам і коротким замиканням.

2. Багатофункціональність — об'єднують можливості контролю параметрів мережі, керування навантаженнями та діагностики.

3. Компактний дизайн — займають мінімум місця в електричному щиті, що спрощує їх встановлення.

4. Простота налаштування — інтуїтивно зрозумілий інтерфейс дозволяє легко встановити необхідні параметри.

Реле напруги — пристрої, призначені для захисту техніки від високих або низьких рівнів напруги. Вони автоматично розривають коло при неприпустимих значеннях, забезпечуючи безпеку системи.

Багатофункціональні реле — прилади, які поєднують у собі кілька функцій, таких як вимірювання напруги, частоти, контроль струму та керування навантаженнями.

- Підвищення терміну служби електрообладнання.

- Зменшення ризиків аварійних ситуацій у мережі.

- Зниження витрат на ремонт та обслуговування техніки.

- Автоматизація контролю та керування електромережею.

Реле напруги та багатофункціональні пристрої є важливою частиною будь-якої сучасної системи енергопостачання. Вони забезпечують стабільну та безпечну роботу як побутової, так і промислової техніки. Обирайте надійні рішення для захисту та керування вашою електромережею

Час вмикання - 1...500с (крок 1с, зав. 10с)

Захист від перенапруги - 230...300В (крок 1В, зав. 270В)

Напруга відновлення після перенапруги- 225...295В (крок 1В, зав. 265В)

Час відновлення після перенапруги - 1...500с (крок 1с, зав. 30с)

Затримка захисту від перенапруги - 0.1...30с (крок 0.1с, зав. 1с)

Захист від зниженої напруги - 210...140В (крок 1В, зав. 170В)

Напруга відновлення після зниженої напруги - 215...145В (крок 1В, зав. 175В)

Час відновлення після зниженої напруги - 1...500с (крок 1с, зав. 30с)

Затримка захисту від зниженої напруги - 0.1...30с (крок 0.1с, зав. 1с)

Захист від надструму - 1...63А (крок 0.1А, зав. 63А)

Затримка захисту від надструму - 0.1...30с (крок 0.1с, зав. 1с)

Час відновлення після надструму - 1...500с (крок 1с, зав. 30с)

Калібрування напруги - -9.5…9.5% (крок 0.5%, зав. 0%)

Калібрування струму -  -9.5…9.5% (крок 0.5%, зав. 0%)

Захист від трифазного дисбалансу напруги - 20...99В (крок 1В, зав. 20В)

Напруга відновлення після захисту від дисбалансу - 5...94В (крок 1В, зав. 15В)

Трифазне реле напруги та струму це по суті два захисні пристрої в одному корпусі, які забезпечують захист на кожній із трьох фаз окремо, а ще захист від дисбалансу та порушення порядку фаз:

1. Трифазне реле напруги здійснює автоматичний контроль напруги на кожній із трьох фаз окремо, і виконує захисні відключення кола при:

* підвищенні напруги понад встановлену верхню межу, і зниження нижче встановленої нижньої межі;

* при дисбалансі напруги між фазами на запрограмоване Значення (20-99В). Є можливість відключення даної опції в налаштуваннях;

* при порушенні порядку фаз. Є можливість відключення даної опції в налаштуваннях;

Тим самим реле напруги захищає техніку, яка підключена до даного кола.

 Реле може відключати коло як миттєво, так і з програмованою затримкою (до 30 секунд).

Після здійснення захисного відключення реле відраховує час програмованої затримки, і після її закінчення вмикається повторно.

2. Трифазне реле струму здійснює автоматичний контроль сили струму окремо на кожній фазі, і виконує захисні відключення кола при підвищенні даного параметра понад встановлену верхню межу.

Тим самим реле струму захищає кабельну мережу, до якої воно підключене.

Реле може відключати коло як миттєво, так і з програмованою затримкою (до 30 секунд).

Після здійснення захисного відключення реле відраховує час програмованої затримки, і після її закінчення вмикається повторно.

Кількість повторних вмикань також можна програмувати. Воно може бути як нескінченним (у разі відключення даного налаштування), так і обмеженим за кількістю (від 1 до 20 разів).

Реле RD35VA-3 це пристрій з широким переліком налаштувань (19 параметрів, що налаштовуються), які дозволяють налаштувати пристрій під потреби практично будь-якої ділянки низьковольтного електричного кола та різного електротехнічного обладнання
