(48250082) Модуль зв'язку RS485 MODBUS® для DIRIS A-20, Socomec

(48250082) Модуль зв'язку RS485 MODBUS® для DIRIS A-20, Socomec

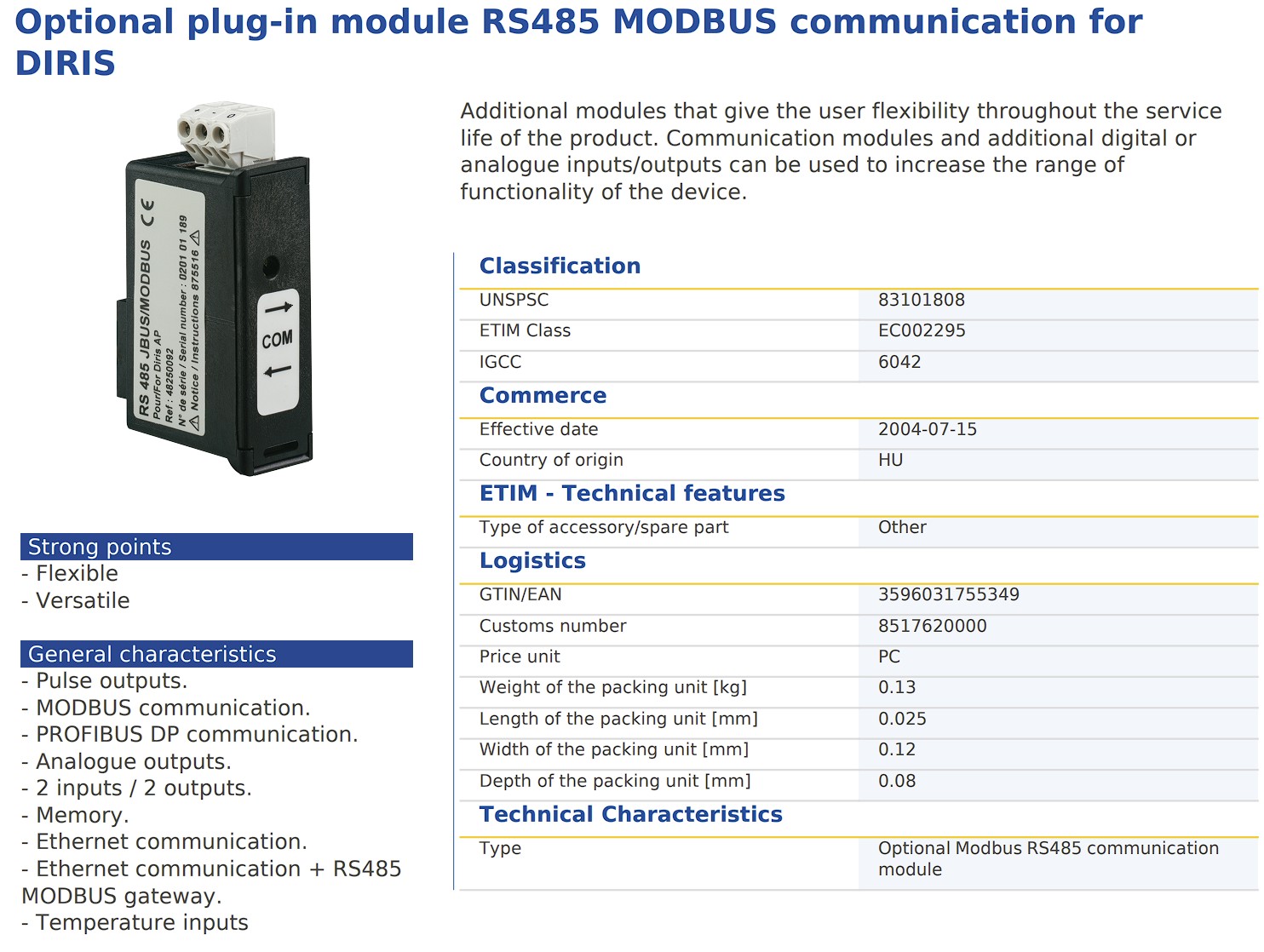

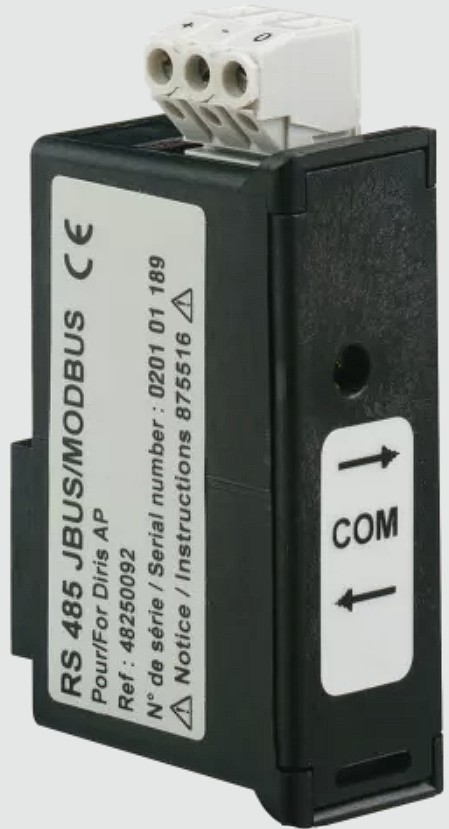

Модуль зв'язку Socomec RS485 Modbus (арт. 48250082) — додатковий плагін-модуль для аналізатора мережі DIRIS A-20, що додає приладу інтерфейс RS485 з протоколом Modbus RTU. Модуль встановлюється користувачем самостійно в посадкове місце DIRIS A-20 без розкриття корпусу приладу та без зупинки його роботи.

Технічні переваги та конструктивні особливості модуля RS485

• Інтерфейс RS485 з протоколом Modbus RTU — стандарт де-факто для промислової диспетчеризації та SCADA-систем;
• Компактні габарити (0,025 × 0,12 × 0,08 м в упаковці) — модуль не збільшує монтажну глибину приладу;
• Плагін-конструкція без паяння та додаткової проводки всередині аналізатора — лише защіпання в слот та підключення клем лінії зв'язку;
• Розширює функціональність DIRIS A-20 без заміни самого приладу та без зупинки обліку на час встановлення.

Комплексна система захисту обладнання

Модуль зв'язку гальванічно розв'язаний від вимірювальних кіл приладу, що виключає потрапляння небезпечної напруги силової мережі на лінію RS485 та захищає підключене диспетчерське обладнання. Коректна полярність та топологія лінії зв'язку (екранована скручена пара, термінальні резистори на кінцях шини) додатково знижують ймовірність збоїв при передачі даних.

Галузі застосування та особливості монтажу

Модуль встановлюється у спеціальний слот на задній панелі DIRIS A-20, лінія RS485 розводиться по шині Modbus до контролера верхнього рівня. Застосовується там, де дані з аналізатора потрібно передавати на диспетчерський пункт без постійного візуального контролю приладу:

• системи автоматизованого обліку електроенергії (АСКОЕ) на базі Modbus RTU;
• диспетчерські пункти промислових підприємств та об'єктів комерційної нерухомості;
• щити, де декілька приладів DIRIS об'єднуються в загальну шину RS485;
• модернізація існуючих щитів без заміни встановленого DIRIS A-20.
