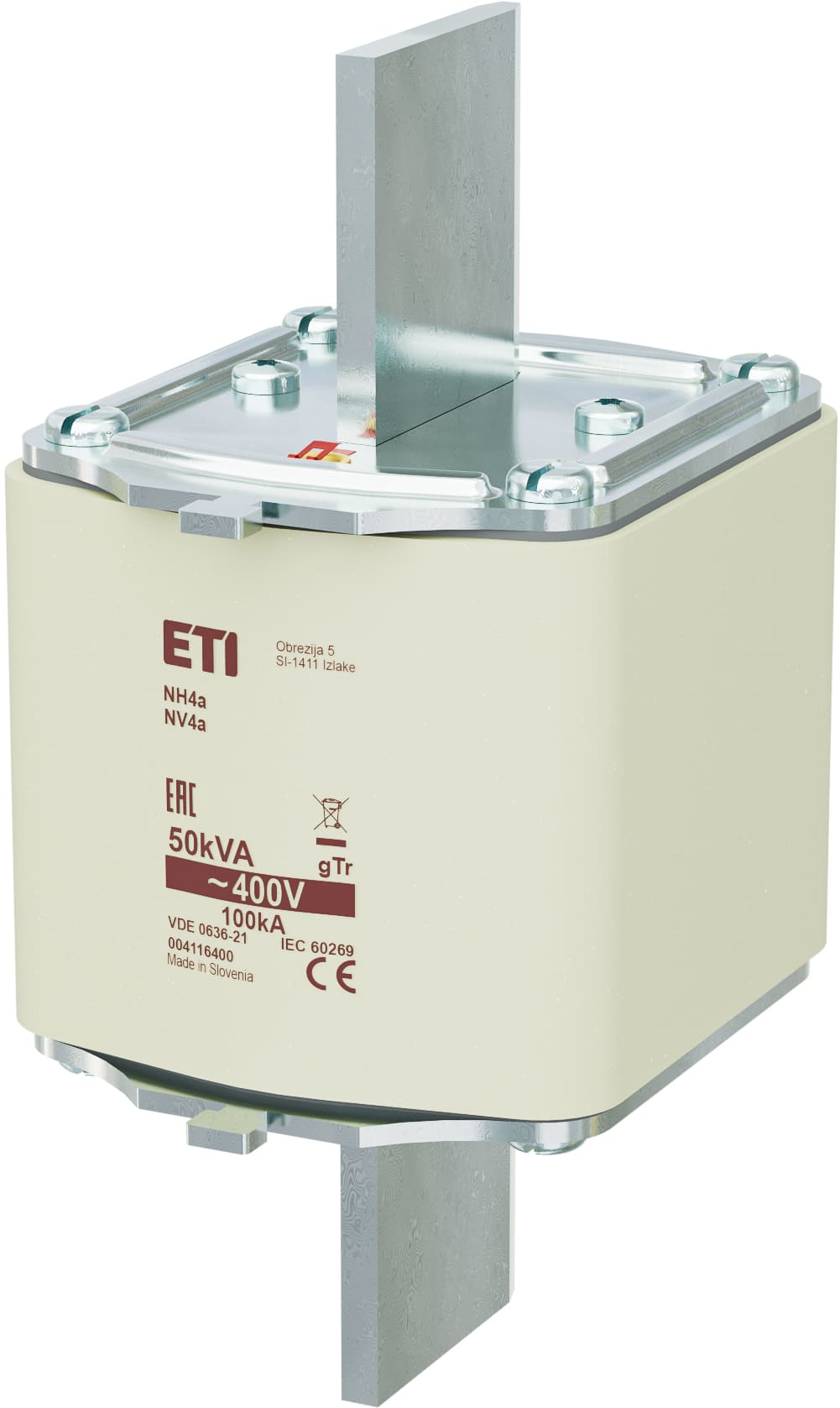

(4116400) Ножовий запобіжник (NV) NH-4a gTr 72A (50kVA) 400V AC, ETI

(4116400) Ножовий запобіжник (NV) NH-4a gTr 72A (50kVA) 400V AC, ETI

Плавкий запобіжник ножового типу NH-4a gTr 72 A на номінальний струм 72 A застосовується у ланцюгах з напругою до 400В AC для селективних захисту кабелів та обладнання від аварійних Струмів. Виріб має характеристику gTr, розроблену спеціально для захисту силових трансформаторів.

Технічні особливості запобіжника NH-4a gTr 72 A

• Керамічний корпус підвищеної міцності: розрахований на роботу в ланцюгах із трансформаторним навантаженням.
• Ножові контакти: забезпечують надійне з'єднання з шинними та вертикальними основами тримачів NH.
• Плавка вставка, узгоджена з кидком Струма намагнічування: виключає помилкові спрацьовування при включенні трансформатора під навантаження.
• Індикатор спрацьовування: Запобіжник оснащений візуальним індикатором спрацьовування, що дозволяє швидко визначити вставку, що перегоріла, без демонтажу корпусу.

Захисні характеристики gTr

Характеристика gTr узгоджена з перехідними процесами включення силового трансформатора: запобіжник не реагує на короткочасний кидок Струм, що намагнічує, але забезпечує швидке і селективне відключення при пошкодженні обмоСтрум або короткому замиканні на стороні низької напруги, захищаючи трансформатор і підключене до нього обладнання. Номінальний струм 72 A обраний виробником із розрахунку захисту трансформатора потужністю 50 кВА, що забезпечує коректну селективність при підключенні з боку низької напруги 400В.

Галузь застосування та монтаж

Запобіжник NH-4a gTr 72 A встановлюється у відповідні типорозміри NH-4a тримачі, роз'єднувачі або шинні основи NH. Виріб застосовується насамперед для головних розподільних щитів та вводів трансформаторних підстанцій великої потужності.

• трансформаторних підстанціях та лініях розподілу електроенергії;
• вступних та відхідних лініях силових шафаів керування;
• системах обліку та розподілу електроенергії на виробництві;
• головних розподільчих щитах (ГРЩ) промислових та комерційних об'єктів.

Конструкція та електричні параметри відповідають міжнародним стандартам IEC 60269-1 / IEC 60269-2 (EN 60269), що гарантує сумісність з тримачами, роз'єднувачами та запобіжними основами інших виробників. Запобіжник вироблено компанією ETI (Словенія) - одним з провідних європейських виробників апаратів захисту низьковольтних електроустановок.
