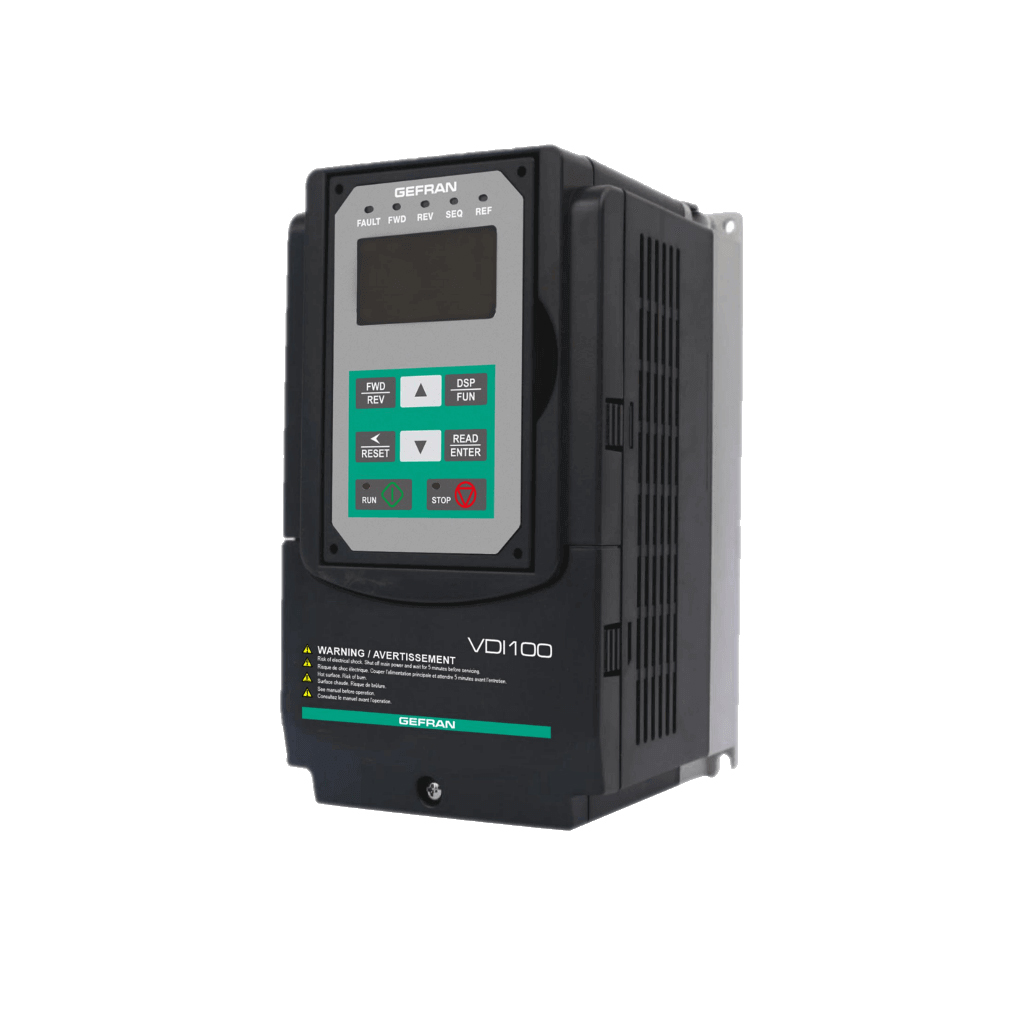

(VDI100-3075-KBX-4) Перетворювач частоти 7,5 кВт/11 кВт, 380В, Gefran

(VDI100-3075-KBX-4) Перетворювач частоти 7,5 кВт/11 кВт, 380В, Gefran

Частотний перетворювачGefran VDI100-3075-KBX-4 (7,5 кВт, 18,0 А, 380 В) підтримує керування як асинхронними, так і синхронними двигунами з постійними магнітами (SPM, IPM). Доступні режими V/f, V/f+енкодер, векторне керування в розімкненому та замкненому контурі (SLV/SV), а також їхні аналоги для двигунів з постійними магнітами (PMSLV/PMSV). Код — VDI100-3075-KBX-4.

Технічні переваги та конструктивні особливості VDI100-3075-KBX-4

• П'ять режимів керування двигуном: V/f, V/f з енкодером, векторне керування в розімкненому (SLV) та замкненому (SV) контурі, а також їхні варіанти для двигунів з постійними магнітами (PMSLV, PMSV).
• Сумісність з PM-двигунами: окрім стандартного асинхронного приводу підтримуються синхронні двигуни з поверхневими та вбудованими постійними магнітами.
• Перевантажувальна здатність: у режимі Heavy Duty — 150 % номінального струму протягом 60 секунд і 200 % — 2 секунди; у режимі Normal Duty — 120 % протягом 60 секунд.
• Вбудована безпека STO: відповідність SIL 2 (IEC 61508, EN 61800-5-2) дозволяє безпечно зупиняти двигун без розриву силового кола контактором.
• Розширювані мережеві інтерфейси: базовий Modbus RTU/ASCII через RS-485 (RJ45) доповнюється опціональними платами Profibus DP, CANopen, EtherCAT, DeviceNet.
• Місце в лінійці: молодший із представлених типорозмірів; наступний ступінь — VDI100-3110-KBX-4-F (24 А, 11 кВт).

Комплексна система захисту обладнання

Для струму 18,0 А VDI100 контролює перевантаження двигуна (термістор PTC плюс електронна модель), перенапругу та провали напруги мережі, обрив фази, стопоріння ротора та замикання на землю. Вбудована функція STO SIL 2 додає сертифікований канал безпечного відключення моменту.

Галузі застосування та рекомендації з монтажу

Для встановлення VDI100-3075-KBX-4 підходить стандартна шафа керування — серія VDI100 розроблена для максимальної універсальності застосування в сучасних системах автоматизації. Галузь застосування:

• паперовиробних машинах;
• верстатному та металообробному обладнанні;
• деревообробному обладнанні;
• системах ОВК та насосних установках;
• паперово-текстильних верстатах.
