(VCTC851800X05) Трансформатор струму 51х12.5 800/5А (0.5=20VA), Orient

(VCTC851800X05) Трансформатор струму 51х12.5 800/5А (0.5=20VA), Orient

Orient VCTC VCTC851800X05 - Вимірювальний трансформатор Струма з коефіцієнтом трансформації 800/5 А, застосовуваний для технічного та комерційного обліку електроенергії в розподільчих щитах. Клас точності 0,5. Виконання – прохідний.

Технічні переваги та конструктивні особливості VCTC851800X05

• Коефіцієнт трансформації 800/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 0.5: гарантує нормовану похибку виміру в межах, встановлених виробником.

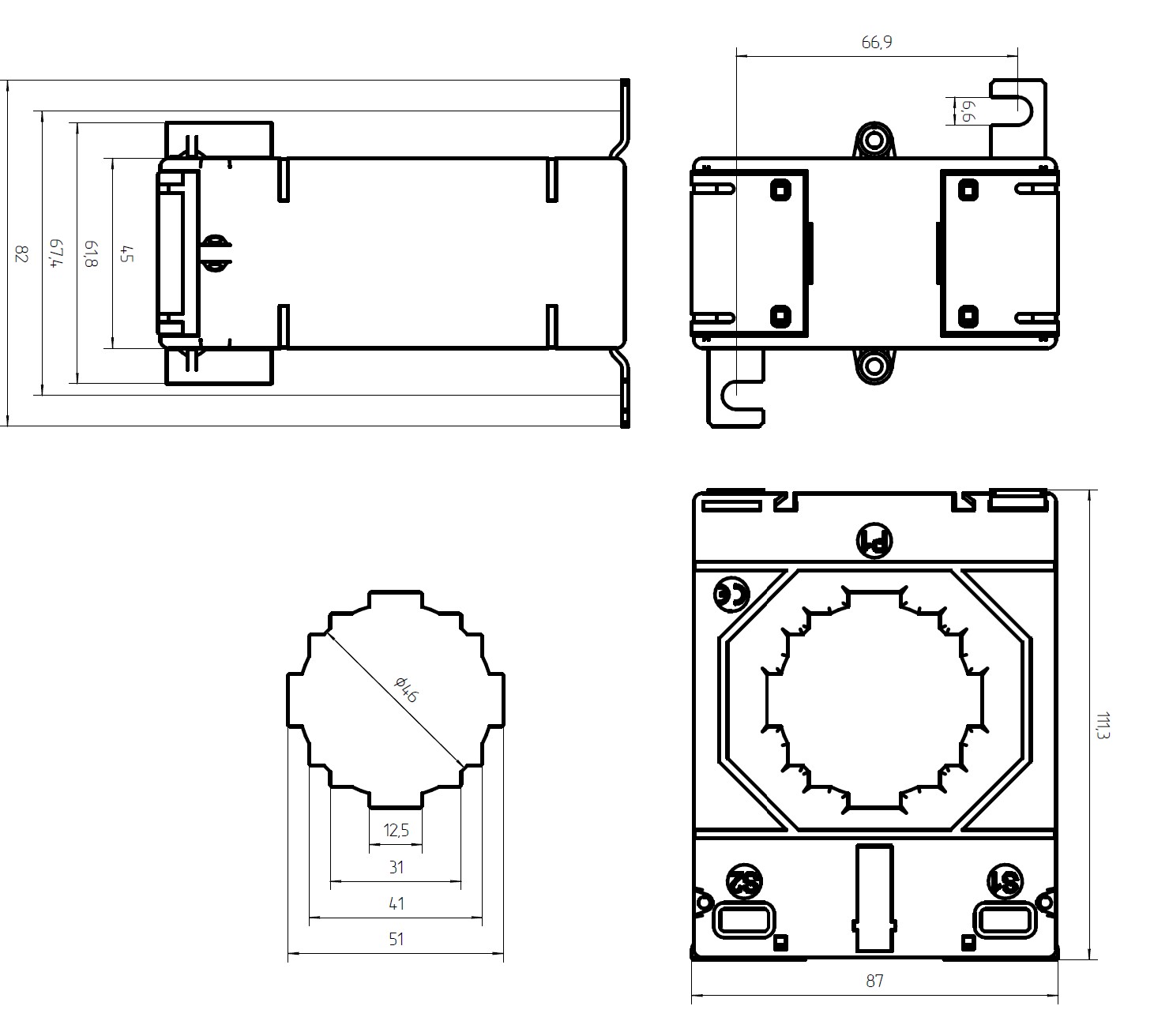

• Розмір 51x12.5 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Номінальна ізоляція 0.72 кВ, випробувальна напруга 3 кВ × 150 Гц: клас ізоляції E забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -20...+45 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна Струм стійкість 60 In, динамічна стійкість 2.5 x Ith: зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Корпус VCTC851800X05 розрахований на тривалу експлуатацію без втрати метрологічних характеристик (зберігання –50...+80 °C). При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор VCTC851800X05 встановлюється на монтажну панель або DIN-рейку без додаткового кріплення. Пристрій застосовується у таких задачах:

• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
• Щитах обліку промислових та комерційних об'єктів.
