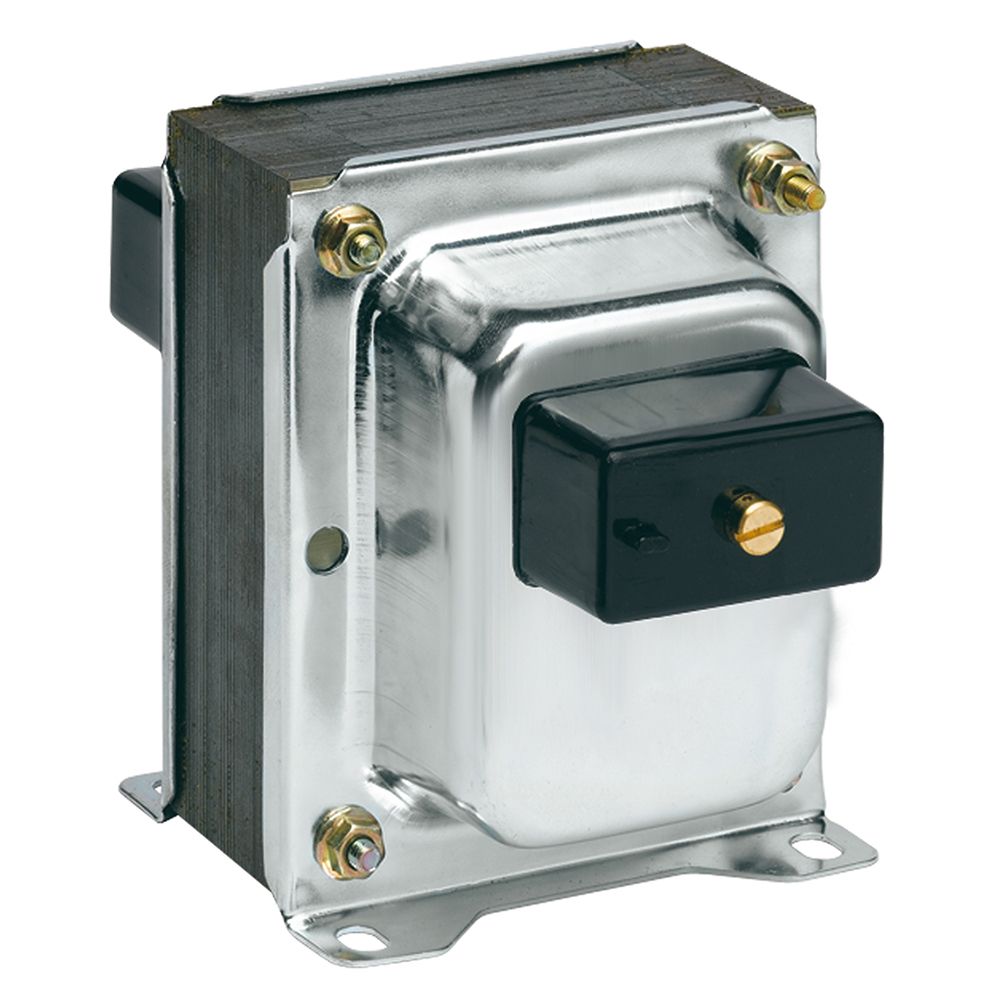

(TVVDG600G100) Трансформатор напруги Uвх=600:v3/Uвих=100:v3В, 50/60Гц, 1ф (Кл.0.5=8 VA) 1ф, IME

(TVVDG600G100) Трансформатор напруги Uвх=600:v3/Uвих=100:v3В, 50/60Гц, 1ф (Кл.0.5=8 VA) 1ф, IME

Однофазний вимірювальний трансформатор напругиIME BTV20 TVVDG600G100з первинною напругою 600:v3 та вторинною напругою 100:v3В призначений для вимірювання та обліку напруги в низьковольтних та середнього класу мережах змінного струму. Прилад належить до класу точності 0,5 (8 VA). Розрахований на підключення до лінійної напруги мережі через дільник √3.

Технічні переваги та конструктивні особливості TVVDG600G100

• Коефіцієнт трансформації 600:v3/100:v3В:наводить напругу мережі до стандартного рівня для вимірювальних приладів та реле.
• Клас точності 0,5 (8 VA):забезпечує нормовану похибку вимірювання напруги.
• Габарити (ВхШхГ) 78x55x75 мм:компактне виконання для встановлення у щиті обліку.
• Маса Вага: 0.50 кг:не вимагає посиленого кріплення під час монтажу на DIN-рейку або монтажну панель.
• Ступінь захисту IP 20:корпус захищений від випадкового контакту з ведучими частинами.
• Відповідність стандарту IEC 61869-3 / EN 61869-3:підтверджені метрологічні та конструктивні характеристики.

Точність вимірювання та безпека експлуатації

Модель TVVDG600G100 розрахована на тривалу роботу під номінальною напругою мережі без перевищення допустимого коефіцієнта навантаження за напругою. Для захисту від пошкоджень при короткому замиканні у вторинному ланцюзі трансформатор напруги встановлюється разом із запобіжниками на первинній та вторинній стороні.

Галузь застосування та монтаж

Трансформатор TVVDG600G100 монтується на DIN-рейку або монтажну панель щита обліку. Пристрій застосовується у таких задачах:

• Пристрої контролю та сигналізації рівня напруги мережі.
• Релейний захист напруги на трансформаторних підстанціях.
• Щитах обліку комерційних та промислових об'єктів.
