(TVVDC600C100) Трансформатор напруги BTV20, Uвх=600/Uвих=100В (кл.0.5=20 VA), 50/60Гц, 1ф, IME

(TVVDC600C100) Трансформатор напруги BTV20, Uвх=600/Uвих=100В (кл.0.5=20 VA), 50/60Гц, 1ф, IME

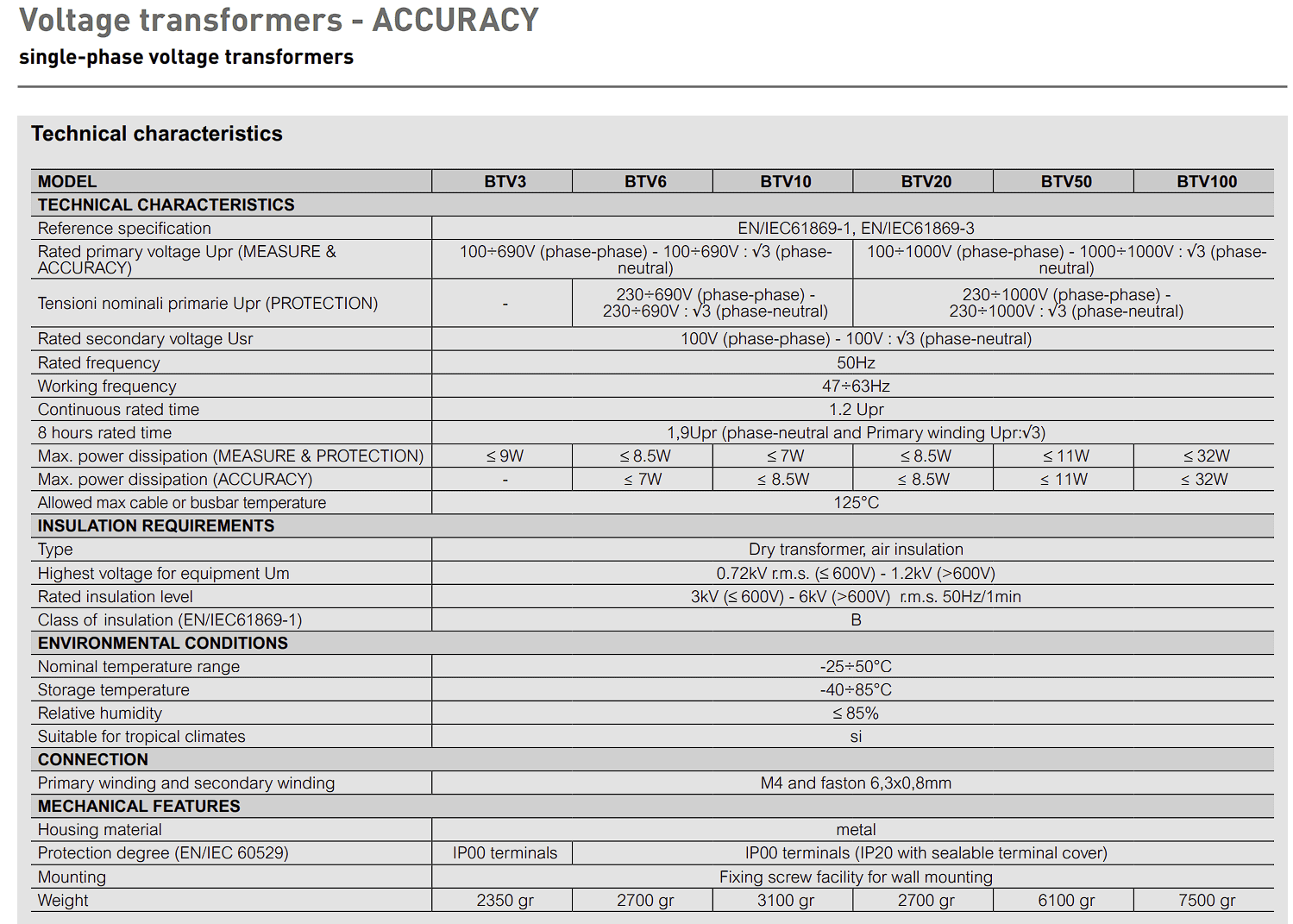

Однофазний вимірювальний трансформатор напруги IME BTV20 TVVDC600C100 з первинною напругою 600 В та вторинною напругою 100 В призначений для вимірювання та обліку напруги в низьковольтних та середнього класу мережах змінного струму. Прилад належить до класу точності 0,5 (20 VA).

Технічні переваги та конструктивні особливості TVVDC600C100

• Коефіцієнт трансформації 600 В/100 В: наводить напругу мережі до стандартного рівня для вимірювальних приладів та реле.
• Клас точності 0,5 (20 VA): забезпечує нормовану похибку вимірювання напруги.
• Габарити (ВхШхГ) 78x55x75 мм: компактне виконання для встановлення у щиті обліку.
• Маса Вага: 0.50 кг: не вимагає посиленого кріплення під час монтажу на DIN-рейку або монтажну панель.
• Ступінь захисту IP 20: корпус захищений від випадкового контакту з ведучими частинами.
• Відповідність стандарту IEC 61869-3 / EN 61869-3: підтверджені метрологічні та конструктивні характеристики.

Точність вимірювання та безпека експлуатації

Як і будь-який трансформатор напруги, TVVDC600C100 повинен підключатися через первинні та вторинні запобіжники: коротке замикання у вторинному ланцюзі небезпечно підвищеним Струмом у первинній обмотці та здатне пошкодити трансформатор. Заземлення вторинної обмотки згідно з проектною схемою є обов'язковим для безпечної експлуатації та коректних показань приладів.

Галузь застосування та монтаж

Трансформатор TVVDC600C100 монтується на DIN-рейку або монтажну панель щита обліку. Пристрій застосовується у таких задачах:

• Релейний захист напруги на трансформаторних підстанціях.
• Щитах обліку комерційних та промислових об'єктів.
• Вимірювальні ланцюги лічильників і приладів обліку електроенергії.
