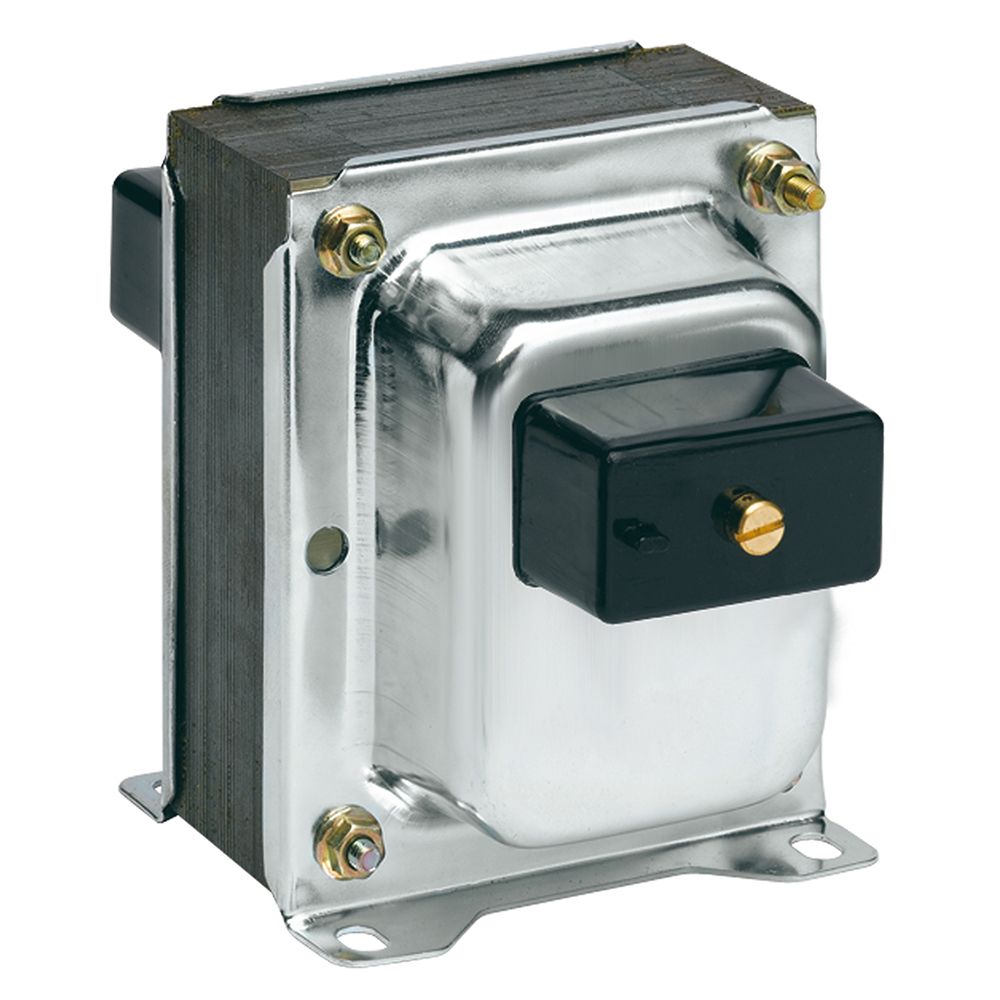

(TVVBC500C100S) Трансформатор напруги BTV6, Uвх=500В; Uвих=100В, 50/60Гц, 1ф (Кл.0.2=2,5VA) 1ф, IME

(TVVBC500C100S) Трансформатор напруги BTV6, Uвх=500В; Uвих=100В, 50/60Гц, 1ф (Кл.0.2=2,5VA) 1ф, IME

Однофазний вимірювальний трансформатор напругиIME BTV6 TVVBC500C100Sз первинною напругою 500 В та вторинною напругою 100 В призначений для вимірювання та обліку напруги в низьковольтних та середнього класу мережах змінного струму. Прилад належить до класу точності 0,2 (2,5 VA).

Технічні переваги та конструктивні особливості TVVBC500C100S

• Коефіцієнт трансформації 500 В/100 В:наводить напругу мережі до стандартного рівня для вимірювальних приладів та реле.
• Клас точності 0,2 (2,5 VA):забезпечує нормовану похибку вимірювання напруги.
• Габарити (ВхШхГ) 64x46x65 мм:компактне виконання для встановлення у щиті обліку.
• Маса Вага: 0.25 кг:не вимагає посиленого кріплення під час монтажу на DIN-рейку або монтажну панель.
• Ступінь захисту IP 20:корпус захищений від випадкового контакту з ведучими частинами.
• Відповідність стандарту IEC 61869-3 / EN 61869-3:підтверджені метрологічні та конструктивні характеристики.

Точність вимірювання та безпека експлуатації

Як і будь-який трансформатор напруги, TVVBC500C100S повинен підключатися через первинні та вторинні запобіжники: коротке замикання у вторинному ланцюзі небезпечно підвищеним Струмом у первинній обмотці та здатне пошкодити трансформатор. Заземлення вторинної обмотки згідно з проектною схемою є обов'язковим для безпечної експлуатації та коректних показань приладів.

Галузь застосування та монтаж

Трансформатор TVVBC500C100S монтується на DIN-рейку або монтажну панель щита обліку. Пристрій застосовується у таких задачах:

• Вимірювальні ланцюги лічильників і приладів обліку електроенергії.
• Пристрої контролю та сигналізації рівня напруги мережі.
• Релейний захист напруги на трансформаторних підстанціях.
