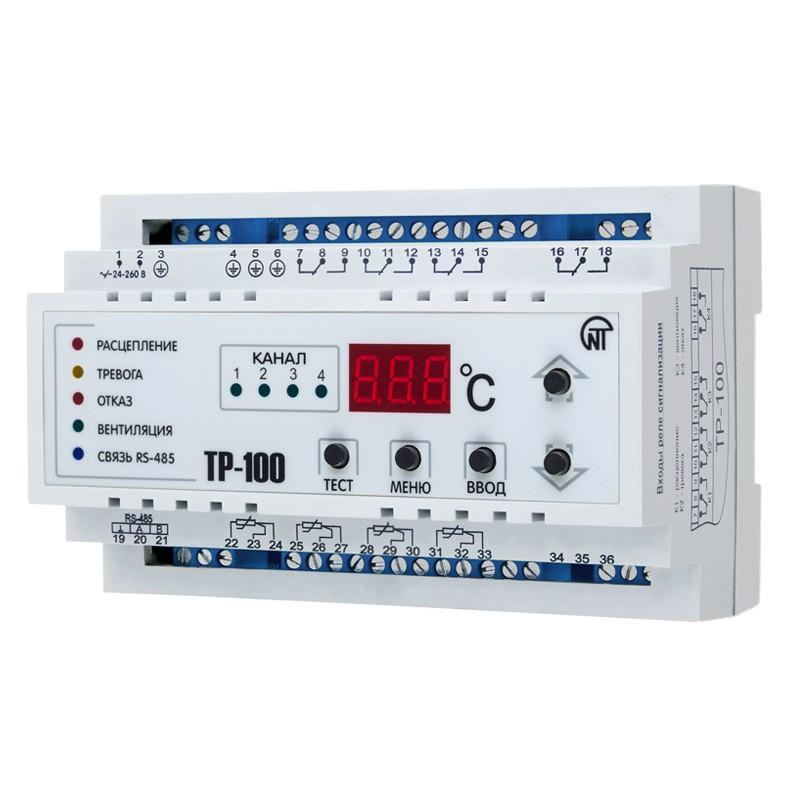

TR-100 призначений для вимірювання та контролю температури пристрою за чотирма датчиками PT100, що підключаються за дво- або трипровідною схемою, з подальшим відображенням температури на дисплеї та видачею сигналів тривоги при виході будь-яких параметрів за встановлені межі. Може застосовуватися для захисту:двигунів і генераторів;
трифазних сухих трансформаторів з додатковим контролем температури сердечника або навколишнього середовища.

TR-100 має універсальне живлення і може використовувати будь-яку напругу від 24 до 255 В, незалежно від полярності.

Як датчики температури ТР100 можуть використовувати такі типи:
PT100–платиновий датчик з номінальним опором 100 Ом, при 0°С;
PT1000–платиновий датчик з номінальним опором 1000 Ом, при 0 С;
KTY83–кремнієвий датчик з номінальним опором 1000 Ом, при 25°С;
KTY84–кремнієвий датчик з номінальним опором 1000 Ом, при 100°С;
PTC (1, 3, 6 послідовне включення) холодний опір датчика 20-250 Ом.

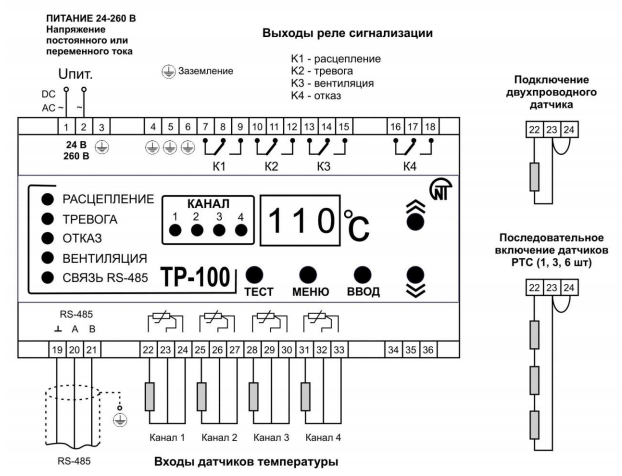

Схема підключення:
