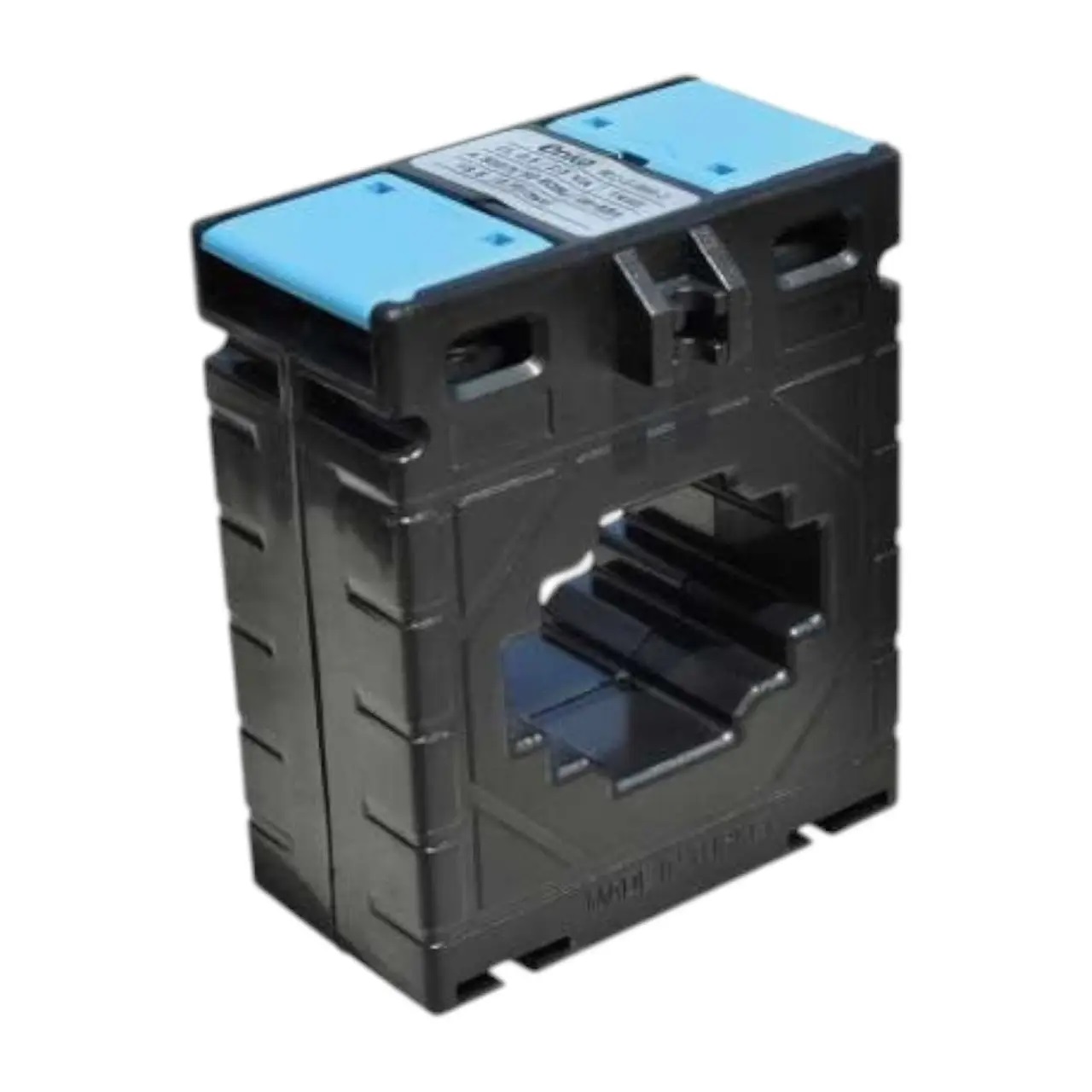

(TK408005307-O) Трансформатор струму віконного типу 800/5A, (кл.0,5S=10VА), 41х11 мм, ONKA Elektrik

(TK408005307-O) Трансформатор струму віконного типу 800/5A, (кл.0,5S=10VА), 41х11 мм, ONKA Elektrik

ONKA Elektrik TK408005307-O — трансформатор Струма віконного типу з коефіцієнтом трансформації 800/5 А, який використовується для обліку в розширеному діапазоні Струмів, включаючи малі навантаження мережі. Клас точності 0,5 S (10 ВА).

Технічні переваги та конструктивні особливості TK408005307-O

• Коефіцієнт трансформації 800/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 0,5S (10 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.
• Типорозмір 41x11: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Максимальна напруга мережі 0,72 кВ, випробувальна напруга 3 кВ (1 хвилина): забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+85 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна стійкість Ith = 60 In, динамічна стійкість Id = 1 In: зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель TK408005307-O не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Відповідність стандартам IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2 підтверджує метрологічну надійність

Галузь застосування та монтаж

Трансформатор TK408005307-O встановлюється на кабель або шину, пропущену через вікно сердечника, без розриву силового ланцюга. Пристрій застосовується у таких задачах:

• Щитах обліку промислових та комерційних об'єктів.
• Релейний захист та автоматика при підключенні до пристроїв контролю Струма.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
