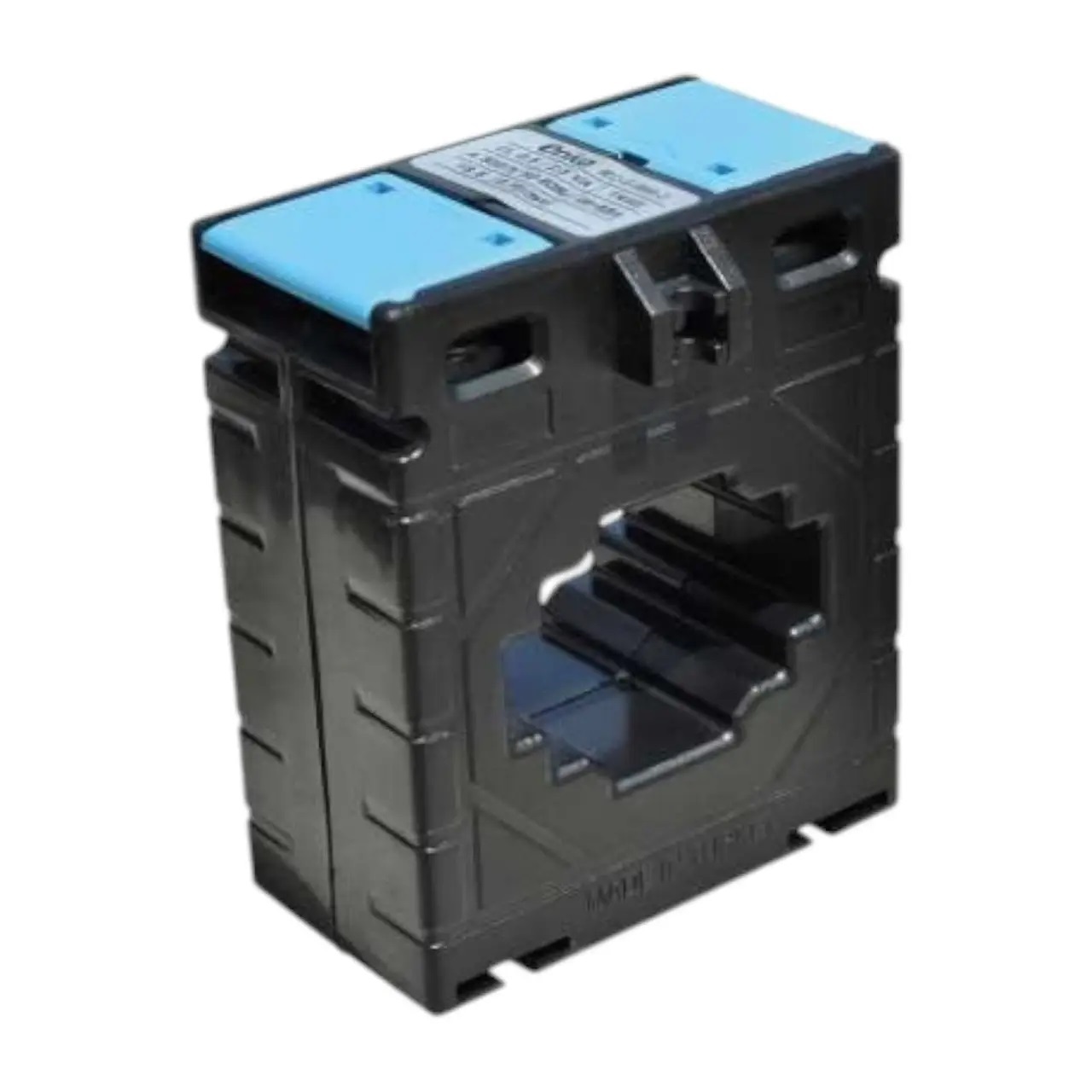

(TK403005203-O) Трансформатор струму віконного типу 300/5A, (кл.0,5=3,75VА), 41х11 мм, ONKA Elektrik

(TK403005203-O) Трансформатор струму віконного типу 300/5A, (кл.0,5=3,75VА), 41х11 мм, ONKA Elektrik

Трансформатор Струма віконного типу ONKA Elektrik TK403005203-O з коефіцієнтом трансформації 300/5 А призначений для технічного та комерційного обліку електроенергії в розподільчих щитах. Клас точності 0,5 (3,75 ВА). Виконання - віконний (прохідний).

Технічні переваги та конструктивні особливості TK403005203-O

• Коефіцієнт трансформації 300/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 0,5 (3,75 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.
• Типорозмір 41x11: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Максимальна напруга мережі 0,72 кВ, випробувальна напруга 3 кВ (1 хвилина): забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+85 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна стійкість Ith = 60 In, динамічна стійкість Id = 1 In: зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Корпус TK403005203-O розрахований на тривалу експлуатацію без втрати метрологічних характеристик у діапазоні -25...+85 °C. При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор TK403005203-O встановлюється на кабель або шину, пропущену через вікно сердечника, без розриву силового ланцюга. Пристрій застосовується у таких задачах:

• Релейний захист та автоматика при підключенні до пристроїв контролю Струма.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
