(TK304005305-O) Трансформатор струму віконного типу 400/5A (кл.0,5S=5VА), 31х11 мм, ONKA Elektrik

(TK304005305-O) Трансформатор струму віконного типу 400/5A (кл.0,5S=5VА), 31х11 мм, ONKA Elektrik

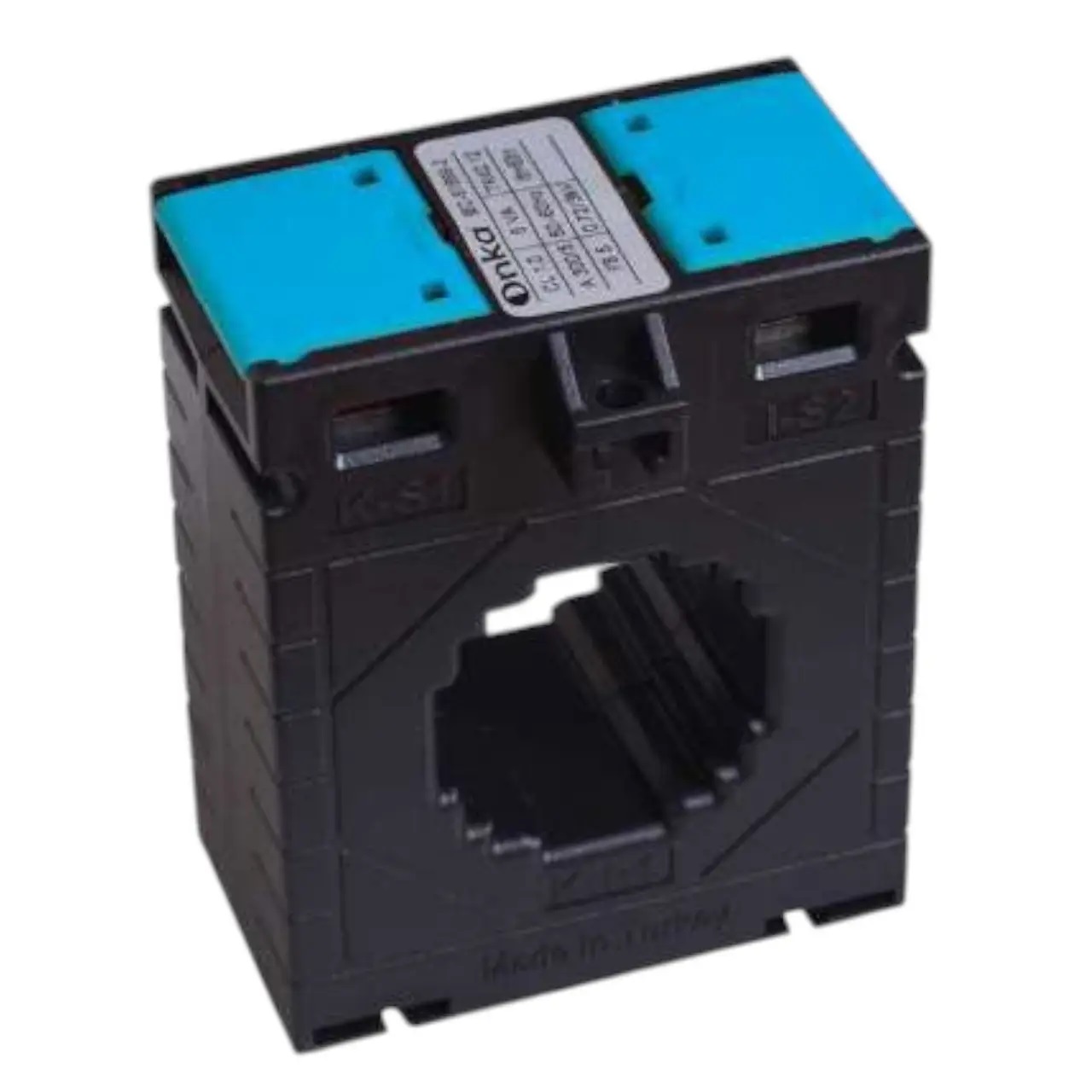

Трансформатор Струма віконного типу ONKA Elektrik TK304005305-O з коефіцієнтом трансформації 400/5 А призначений для обліку в розширеному діапазоні Струмів, включаючи малі навантаження мережі. Клас точності 0,5 S (5 ВА). Виконання - віконний (прохідний).

Технічні переваги та конструктивні особливості TK304005305-O

• Коефіцієнт трансформації 400/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 0,5S (5 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.

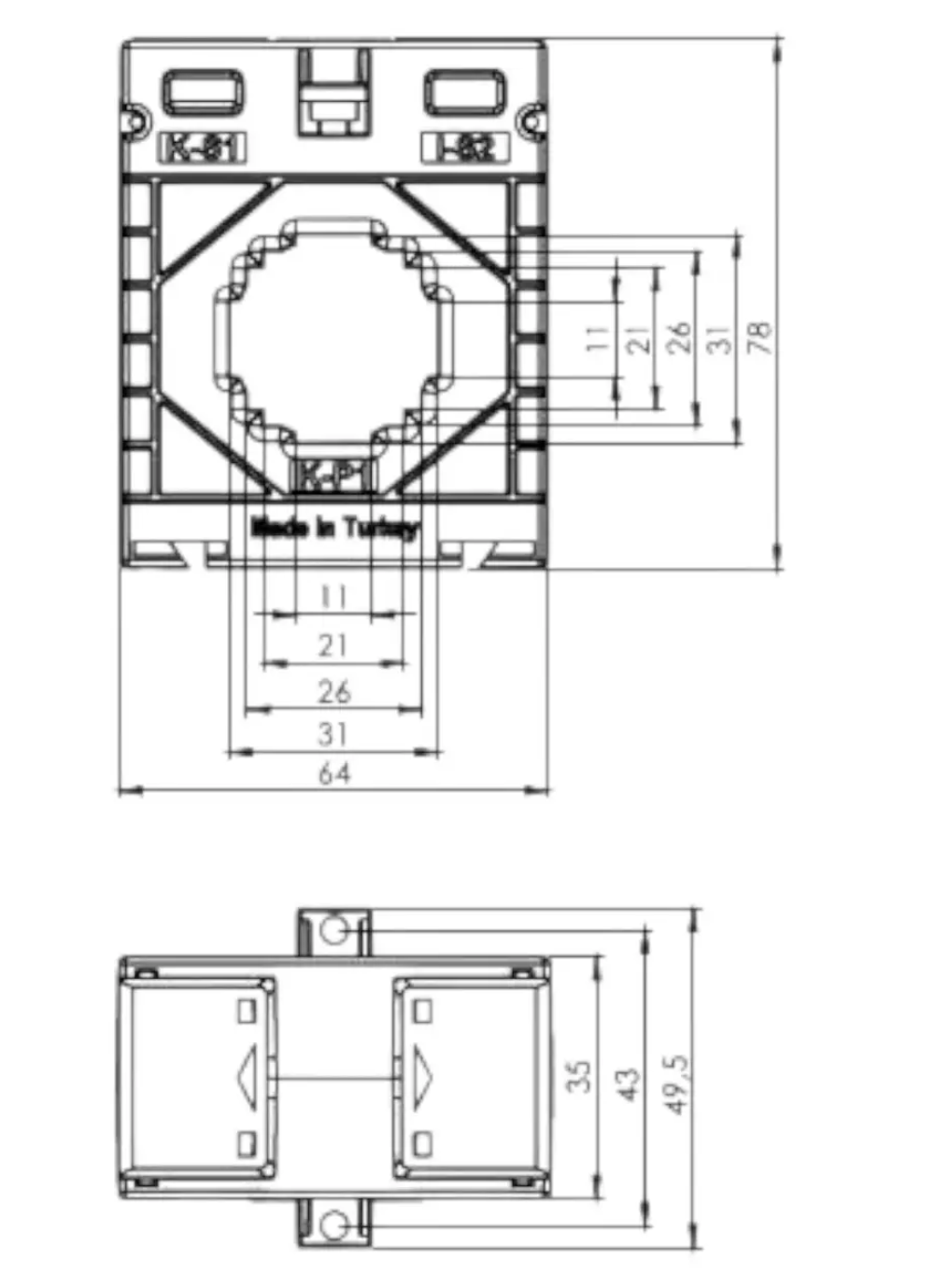

• Типорозмір 31x11: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Максимальна напруга мережі 0,72 кВ, випробувальна напруга 3 кВ (1 хвилина): забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+85 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна стійкість Ith = 60 In, динамічна стійкість Id = 1 In: зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Корпус TK304005305-O розрахований на тривалу експлуатацію без втрати метрологічних характеристик у діапазоні -25...+85 °C. При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор TK304005305-O встановлюється на кабель або шину, пропущену через вікно сердечника, без розриву силового ланцюга. Пристрій застосовується у таких задачах:

• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
• Щитах обліку промислових та комерційних об'єктів.
