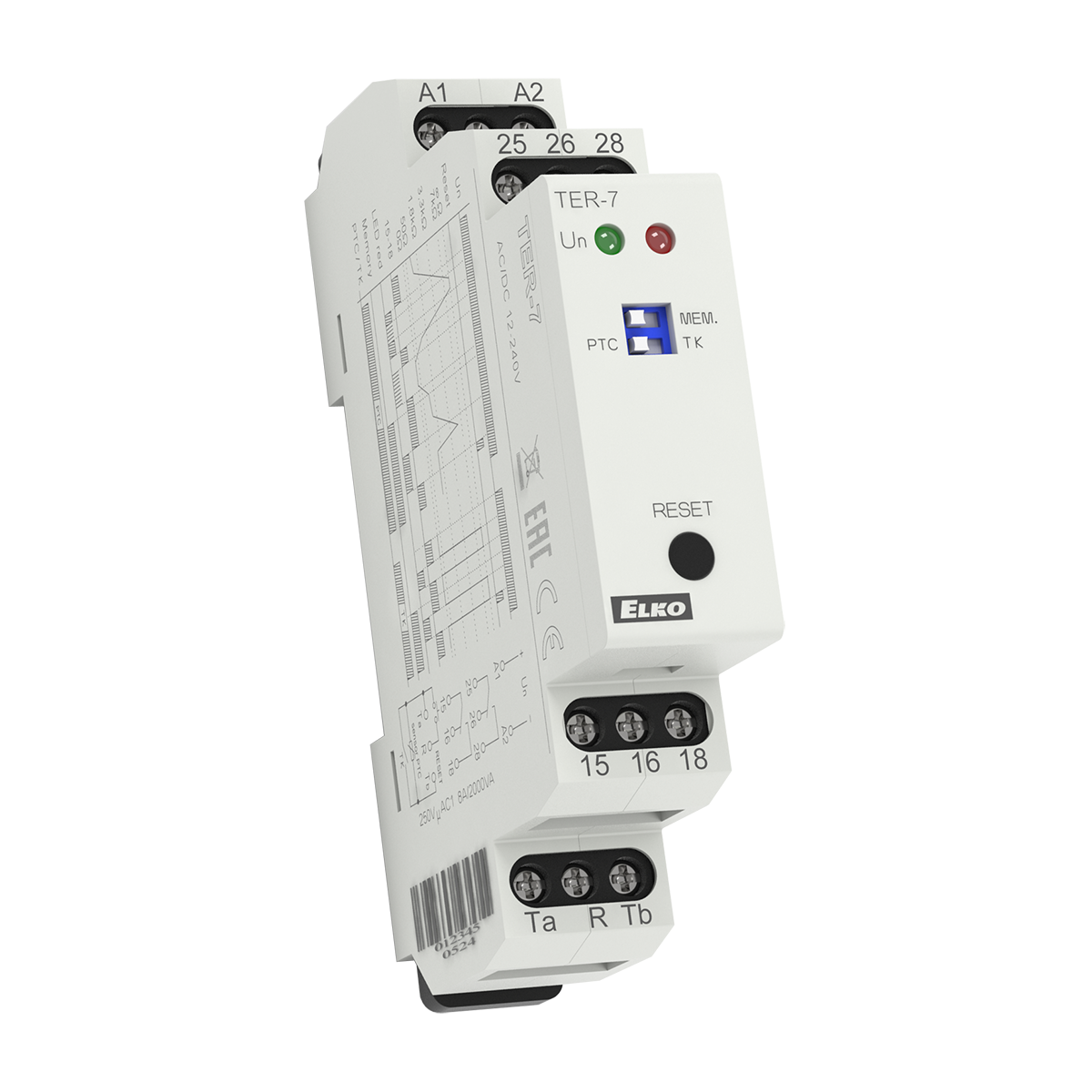

(TER-7) Модульний термостат TER-7, контроль обмотки ел.двигуна, функція "ПАМ'ЯТЬ", AC 24-230 V, DC 24V, ELKO

(TER-7) Модульний термостат TER-7, контроль обмотки ел.двигуна, функція "ПАМ'ЯТЬ", AC 24-230 V, DC 24V, ELKO

Реле контролює температуру обмотки електродвигуна за допомогою термістора PTC, який, в більшості випадків, розміщений в ній або максимально наближений. Опір термістора у холодному стані коливається макс. до 1.5 кΩ. При підвищенні температури його опір швидко підвищується і при перевищенні межі 3.3 кΩконтакт вихідного реле розімкнеться і вимкне електродвигун. Вихідний контакт реле знову замкнеться при зниженні температури, і, таким чином, при зниженні опору термістора нижче за межу 1.8 кΩ. Реле має функцію контролю пошкодження сенсора, яка відстежує коротке замикання чи відключення сенсора. У положенні перемикання.„TEST“вимкнено контроль короткого замикання-можна тестувати функції пристрою з'єднанням і роз'єднанням клем Ta - Tb. Наступним елементом безпеки є функція MEMORY. Вона при перегріві (і вимкненні виходу) зберігає вихід у розімкнутому стані до втручання обслуговуючого персоналу, який поверне реле в нормальний стан (натисканням кнопки RESET на лицьовій панелі або зовнішнім конатктом (на відстані)).

:

- контролює температуру обмотки електродвигуна в температурному інтервалі, даному опір PTC термістора фіксований налаштований рівень комутації

- функція ПАМ'ЯТЬ - реле у разі помилки блокується до моменту втручання персоналу (натис. кнопки RESET

- функція контролю короткого замикання або відключення сенсора, стан порушення сенсора вказує

- вихідний контакт 2x перемикання. 8 A/250 V AC1

- стан перевищення температури обмотки двигуна вказує світиться червоний LED

- у виконанні1-МОДУЛЬ, кріплення на DIN рейку

- універсальна напруга живлення AC/DC 24 - 240 V
