(TAT1275K0Y05) Високоточний трансформатор струму TAT127 під шину 127х55, 5000/5А (0.5S=30VA), Frer

(TAT1275K0Y05) Високоточний трансформатор струму TAT127 під шину 127х55, 5000/5А (0.5S=30VA), Frer

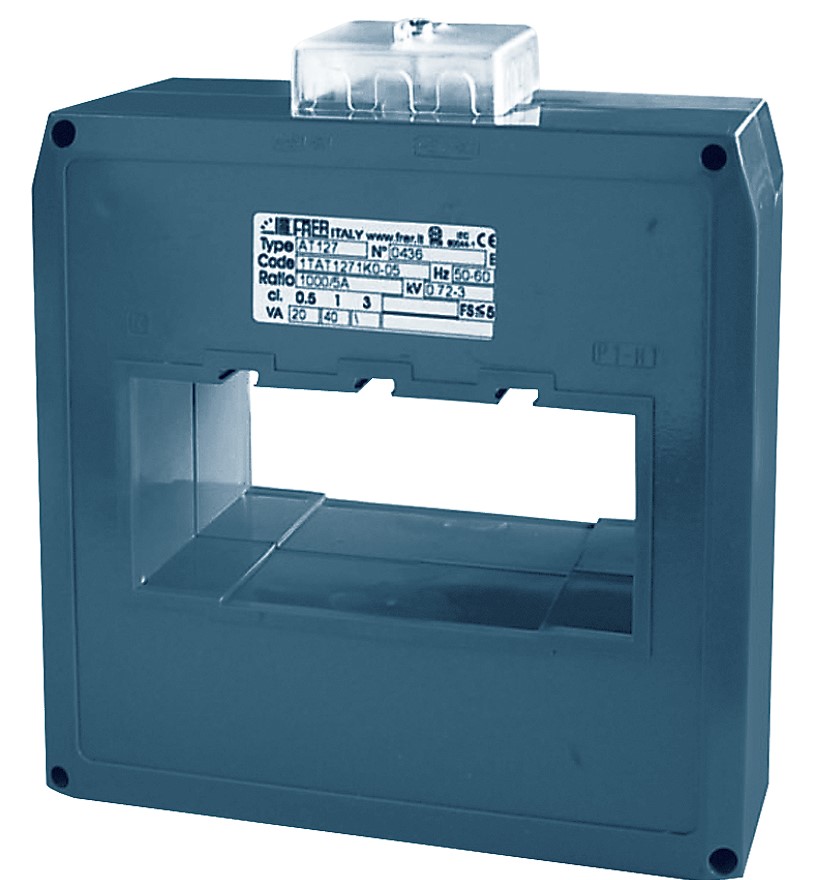

Високоточний трансформатор СтрумаFrer TAT127 TAT1275K0Y05з коефіцієнтом трансформації5000/5 Апризначений для вимірювання та обліку змінного струму у розподільчих мережах. Клас точності 0.5s. Виконання – прохідний.

Технічні переваги та конструктивні особливості TAT1275K0Y05

• Коефіцієнт трансформації 5000/5 А:номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 0.5s:гарантує нормовану похибку виміру в межах, встановлених виробником.

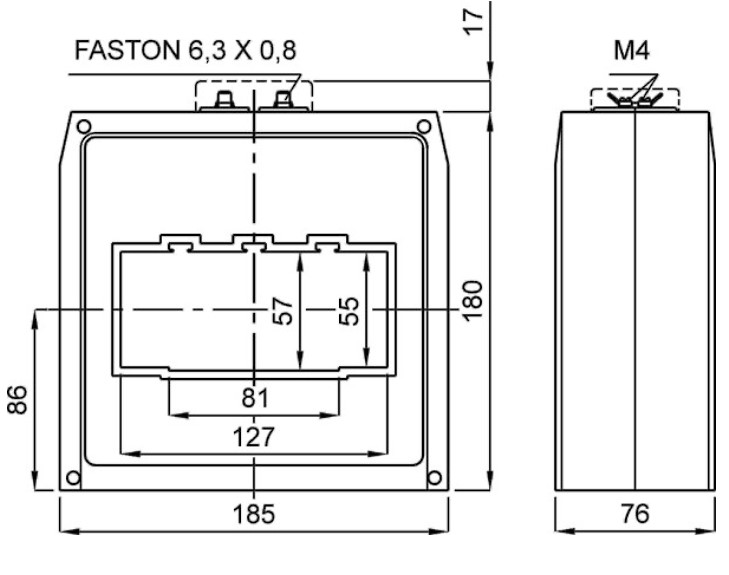

• Розмір 127 мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Номінальна ізоляція 0.72 кВ, випробувальна напруга 3 кВ × 150 Гц:клас ізоляції E забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+50 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна Струм стійкість 80 In, динамічна стійкість 2.5 x Ith:зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Корпус TAT1275K0Y05 розрахований на тривалу експлуатацію без втрати метрологічних характеристик (зберігання –40...+80 °C). При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор TAT1275K0Y05 встановлюється на монтажну панель без додаткового кріплення. Пристрій застосовується у таких задачах:

• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
