(TAT082500X05) Трансформатор струму TAT082 під шину 82x37, 500/5A (0.5=15VA), Frer

(TAT082500X05) Трансформатор струму TAT082 під шину 82x37, 500/5A (0.5=15VA), Frer

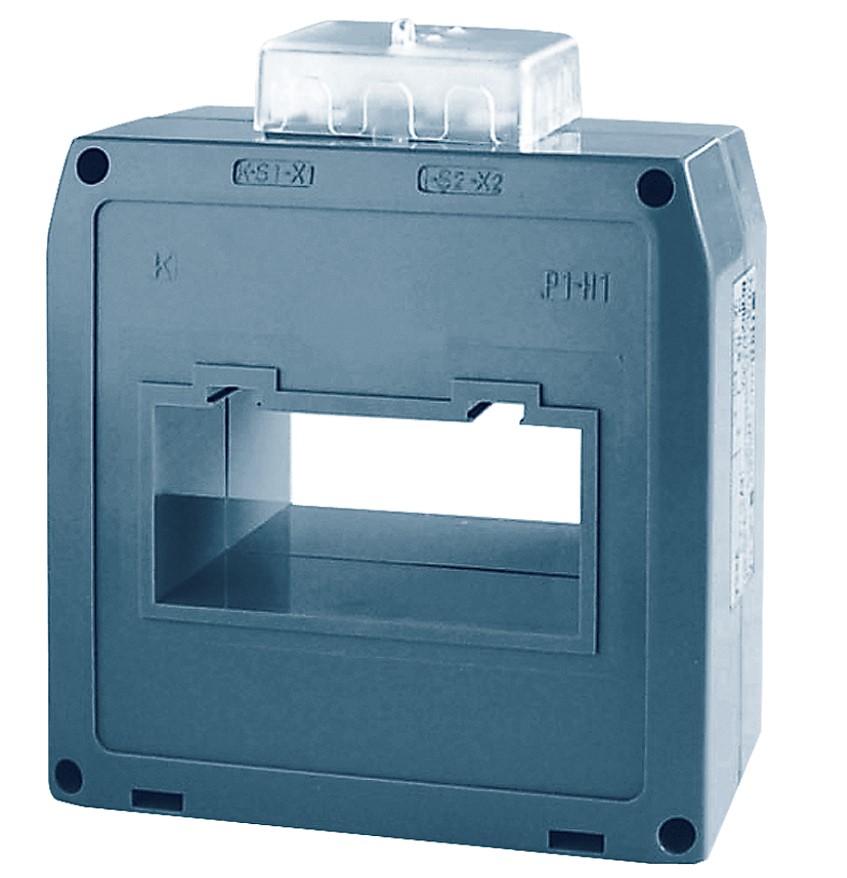

Вимірювальний трансформатор Струма Frer TAT082 TAT082500X05 з коефіцієнтом трансформації 500/5 А призначений для технічного та комерційного обліку електроенергії в розподільчих щитах. Клас точності 0.5. Виконання — прохідний.

Технічні переваги та конструктивні особливості TAT082500X05

• Коефіцієнт трансформації 500/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 0.5: гарантує нормовану похибку виміру в межах, встановлених виробником.

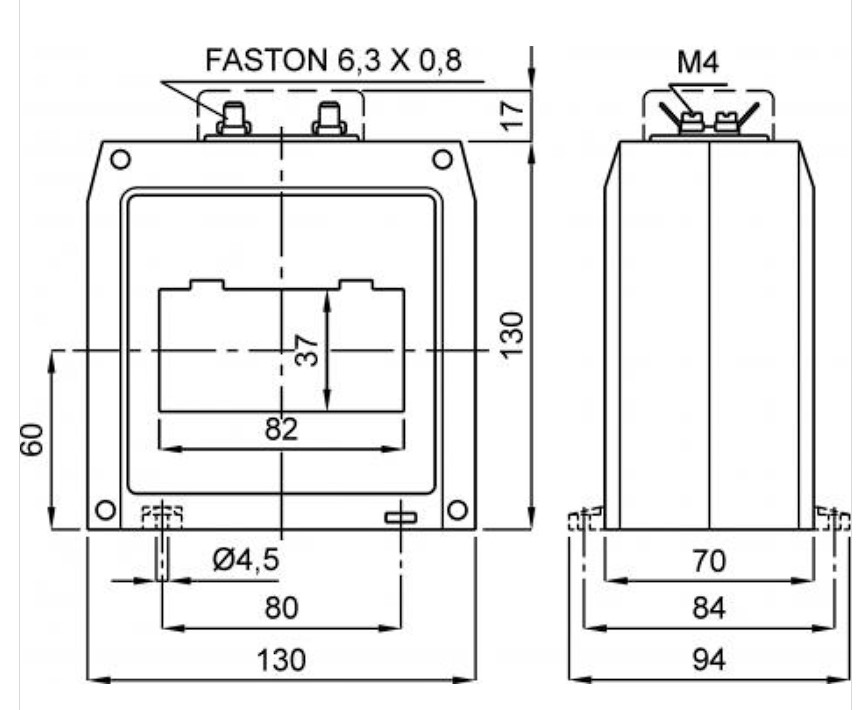

• Розмір 82x37 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Номінальна ізоляція 0.72 кВ, випробувальна напруга 3 кВ × 150 Гц: клас ізоляції E забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+50 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна Струм стійкість 80 In, динамічна стійкість 2.5 x Ith: зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель TAT082500X05 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Відповідність стандартам IEC/EN 61869-1, IEC/EN 61869-2 підтверджує метрологічні надійність пристрої.

Галузь застосування та монтаж

Трансформатор TAT082500X05 встановлюється на монтажну панель без додаткового кріплення. Пристрій застосовується у таких задачах:

• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
• Щитах обліку промислових та комерційних об'єктів.
