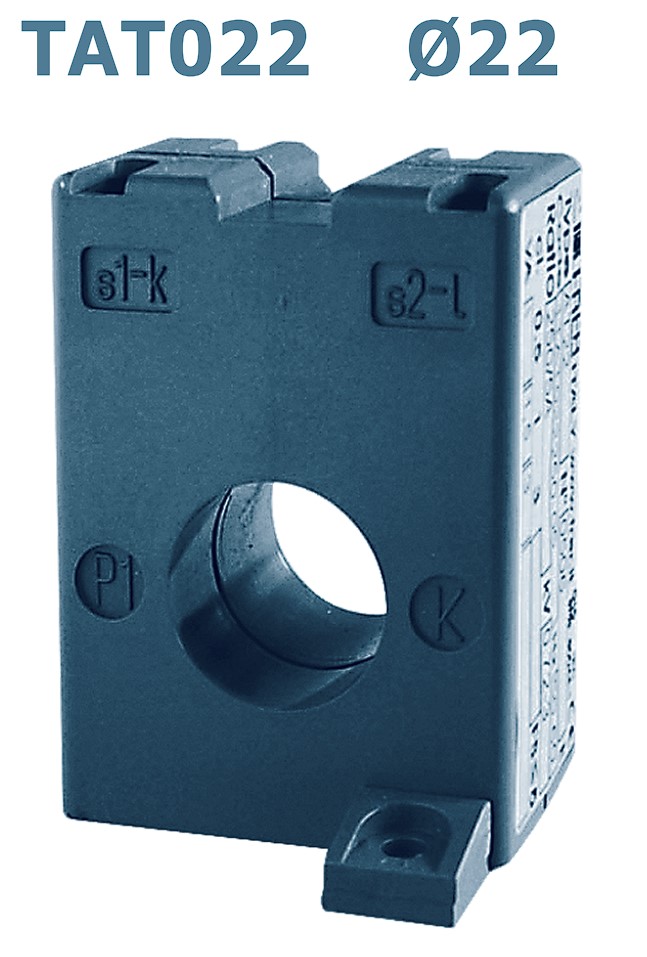

(TAT022250X01) Трансформатор струму TAT022 під шину (d=22mm, 20x5mm) 250/1A (1=1,5VA), Frer

(TAT022250X01) Трансформатор струму TAT022 під шину (d=22mm, 20x5mm) 250/1A (1=1,5VA), Frer

Вимірювальний трансформатор СтрумаFrer TAT022 TAT022250X01з коефіцієнтом трансформації250/1 А призначений для технічного та комерційного обліку електроенергії в розподільчих щитах. Клас точності 0.5. Виконання — прохідний.

Технічні переваги та конструктивні особливості TAT022250X01

• Коефіцієнт трансформації 250/1 А:номінальний вторинний Струм 1 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 0.5:гарантує нормовану похибку виміру в межах, встановлених виробником.

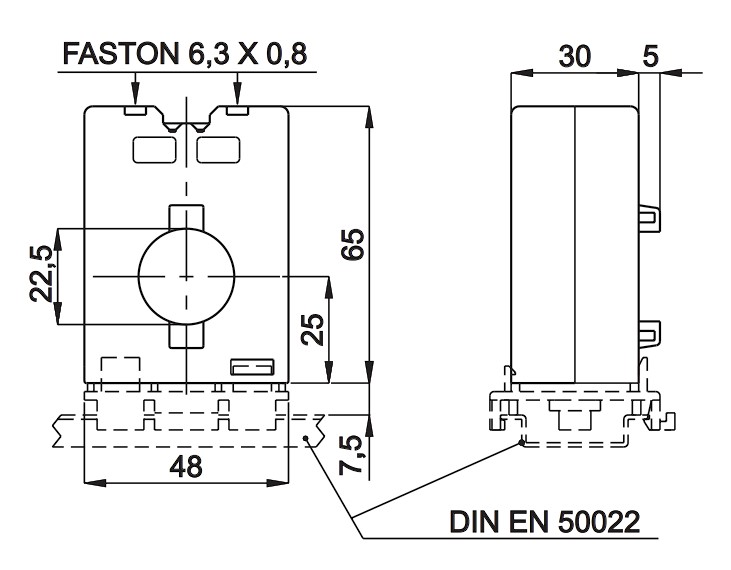

• Розмір Ø 22 мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Номінальна ізоляція 0.72 кВ, випробувальна напруга 3 кВ × 150 Гц:клас ізоляції E забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+50 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна Струм стійкість 40 In, динамічна стійкість 2.5 x Ith:зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель TAT022250X01 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Відповідність стандартам IEC/EN 61869-1, IEC/EN 61869-2 підтверджує метрологічні надійність пристрої.

Галузь застосування та монтаж

Трансформатор TAT022250X01 встановлюється на монтажну панель або DIN-рейку без додаткового кріплення. Пристрій застосовується у таких задачах:

• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
