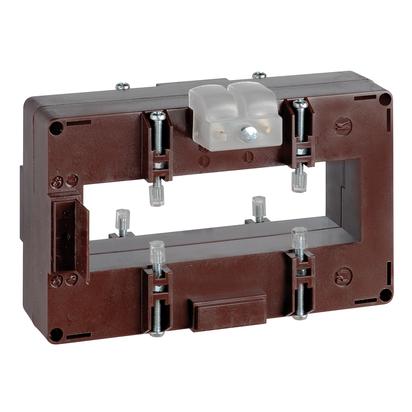

(TASR50D2503S) Трансформатор струму високоточний TAS127 127x38 (38x127) 2500/5А (кл.0,5S=20 ВА), IME

(TASR50D2503S) Трансформатор струму високоточний TAS127 127x38 (38x127) 2500/5А (кл.0,5S=20 ВА), IME

МодельTASR50D2503S серії IME TAS127забезпечує трансформацію первинного Струма у співвідношенні 2500/5 А та використовується для обліку в розширеному діапазоні Струмів, включаючи малі навантаження мережі. Прилад належить до класу точності 0,5S (20 ВА).

Технічні переваги та конструктивні особливості TASR50D2503S

• Коефіцієнт трансформації 2500/5 А:номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5S (20 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна 127×38 мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ:забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Самозагасаючий корпус:виготовлений із важкогорючого матеріалу, стійкого до займання при аварійних режимах мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель TASR50D2503S не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Самозагасаючий корпус та розраховане на тривалу експлуатацію виконання забезпечують стабільність класу точності протягом усього терміну служби.

Галузь застосування та монтаж

Компактні розміри TASR50D2503S дозволяють розмістити його у стандартному щиті обліку спільно з іншими вимірювальними приладами. Пристрій застосовується у таких задачах:

• Трансформаторні підстанції та вступно-розподільні пристрої.
• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
