(TASR50D1503S) Трансформатор струму TAS127 38x127 (127x38) 1500/5А високот.бок.підкл (кл.0,5S=12,5 ВА), IME

(TASR50D1503S) Трансформатор струму TAS127 38x127 (127x38) 1500/5А високот.бок.підкл (кл.0,5S=12,5 ВА), IME

МодельTASR50D1503S серії IME TAS127забезпечує трансформацію первинного Струма у співвідношенні 1500/5 А та використовується для обліку в розширеному діапазоні Струмів, включаючи малі навантаження мережі. Прилад належить до класу точності 0,5S (12,5 ВА).

Технічні переваги та конструктивні особливості TASR50D1503S

• Коефіцієнт трансформації 1500/5 А:номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5S (12,5 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.

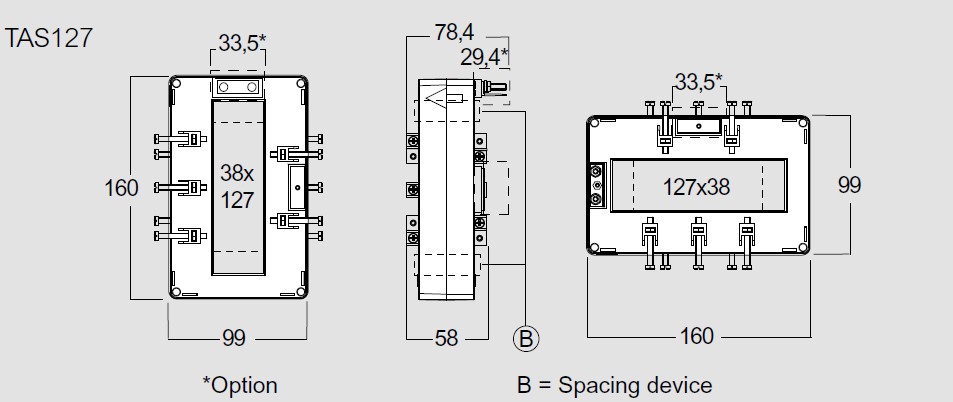

• Розмір вікна 127×38 мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ:забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Самозагасаючий корпус:виготовлений із важкогорючого матеріалу, стійкого до займання при аварійних режимах мережі.

Точність вимірювання та безпека експлуатації

Корпус TASR50D1503S виконаний із важкогорючого самозагасаючого матеріалу та розрахований на тривалу роботу без втрати метрологічних характеристик. При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор TASR50D1503S встановлюється безпосередньо на шину або ізольований провідник і не потребує окремого кріплення. Пристрій застосовується у таких задачах:

• Трансформаторні підстанції та вступно-розподільні пристрої.
• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
