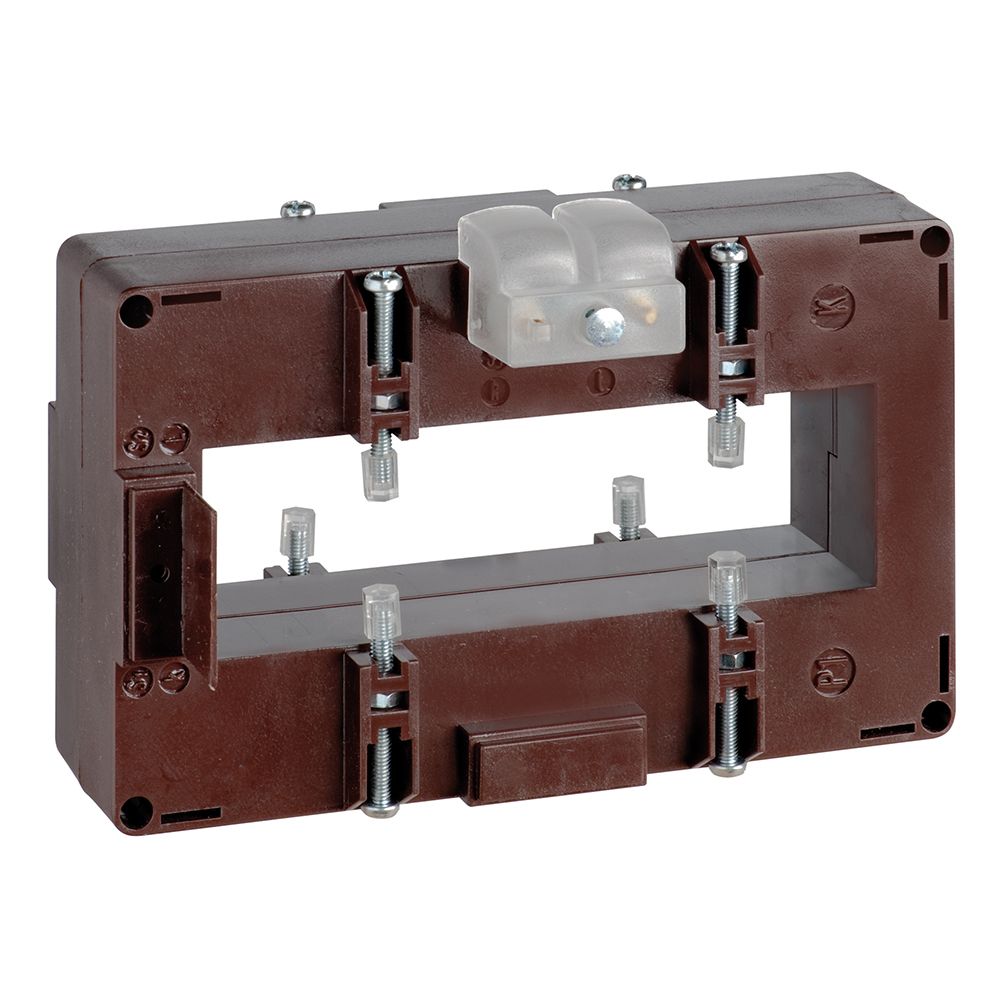

(TASR50D1203S) Трансформатор струму TAS127 38x127 (127x38) 1200/5А високот.бок.подк.(0,2S=5/0,5S=10ВА), IME

(TASR50D1203S) Трансформатор струму TAS127 38x127 (127x38) 1200/5А високот.бок.подк.(0,2S=5/0,5S=10ВА), IME

Модель TASR50D1203S серії IME TAS127 забезпечує трансформацію первинного Струма у співвідношенні 1200/5 А і використовується для обліку та контролю параметрів електричної мережі. Прилад належить до класу точності 0.2S.

Технічні переваги та конструктивні особливості TASR50D1203S

• Коефіцієнт трансформації 1200/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0.2S: гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна 127×38 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ: забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Компактний самозагасаючий корпус: із важкогорючого пластику, розрахований на монтаж у щитах та шафаах обліку з обмеженим простором.

Точність вимірювання та безпека експлуатації

Корпус TASR50D1203S виконаний із важкогорючого самозагасаючого матеріалу та розрахований на тривалу роботу без втрати метрологічних характеристик. При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор TASR50D1203S встановлюється безпосередньо на шину або ізольований провідник і не потребує окремого кріплення. Пристрій застосовується у таких задачах:

• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
