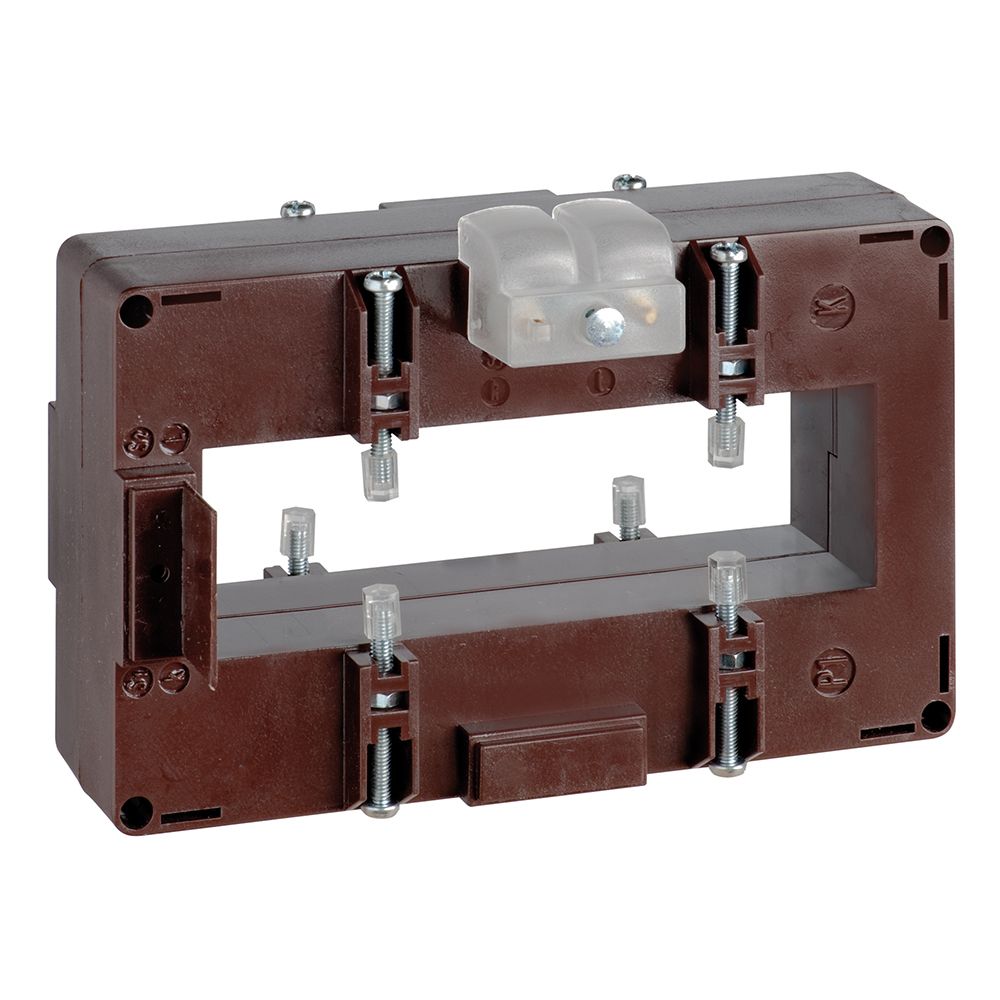

(TASR50C5003) Трансформатор струму TAS127 38x127 (127x38) 500/5А, бічне підключення (кл.0,5=2 ВА), IME

(TASR50C5003) Трансформатор струму TAS127 38x127 (127x38) 500/5А, бічне підключення (кл.0,5=2 ВА), IME

Трансформатор СтрумаIME TAS127 TASR50C5003з коефіцієнтом трансформації500/5 Апризначений для технічного та комерційного обліку електроенергії у розподільчих мережах. Прилад належить до класу точності 0,5 (2 ВА).

Технічні переваги та конструктивні особливості TASR50C5003

• Коефіцієнт трансформації 500/5 А:номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5 (2 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна 127×38 мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ:забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Компактний самозагасаючий корпус:із важкогорючого пластику, розрахований на монтаж у щитах та шафаах обліку з обмеженим простором.

Точність вимірювання та безпека експлуатації

Корпус TASR50C5003 виконаний із важкогорючого самозагасаючого матеріалу та розрахований на тривалу роботу без втрати метрологічних характеристик. При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор TASR50C5003 встановлюється безпосередньо на шину або ізольований провідник і не потребує окремого кріплення. Пристрій застосовується у таких задачах:

• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
• Трансформаторні підстанції та вступно-розподільні пристрої.
