(TASO50D2503SE) Трансформатор струму TAS84 34x84 (84x34) високот.бок підкл 2500/5А (кл.0,5S=10 ВА)

(TASO50D2503SE) Трансформатор струму TAS84 34x84 (84x34) високот.бок підкл 2500/5А (кл.0,5S=10 ВА)

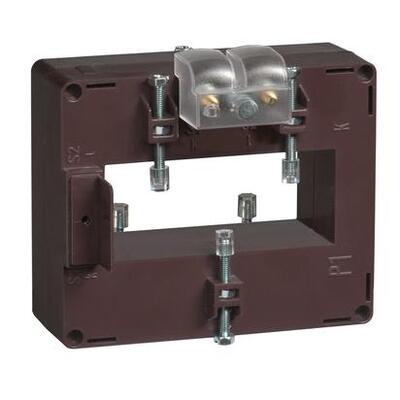

Трансформатор Струма IME TAS84 TASO50D2503SE з коефіцієнтом трансформації 2500/5 А призначений для обліку в розширеному діапазоні Струмів, включаючи малі навантаження мережі. Прилад належить до класу точності 0,5S (10 ВА).

Технічні переваги та конструктивні особливості TASO50D2503SE

• Коефіцієнт трансформації 2500/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5S (10 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна 84×34 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ: забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Компактний самозагасаючий корпус: із важкогорючого пластику, розрахований на монтаж у щитах та шафаах обліку з обмеженим простором.

Точність вимірювання та безпека експлуатації

Корпус TASO50D2503SE виконаний із важкогорючого самозагасаючого матеріалу та розрахований на тривалу роботу без втрати метрологічних характеристик. При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Компактні розміри TASO50D2503SE дозволяють розмістити його у стандартному щиті обліку спільно з іншими вимірювальними приладами. Пристрій застосовується у таких задачах:

• Трансформаторні підстанції та вступно-розподільні пристрої.
• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
