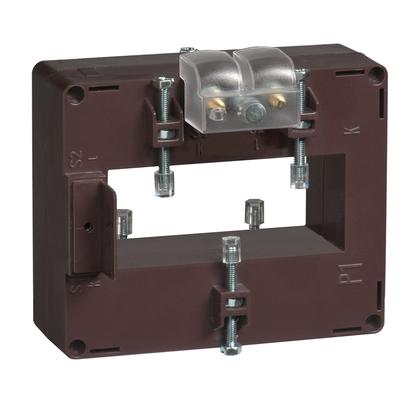

(TASO50D1003SE) Трансформатор струму TAS84 34x84 (84x34) високот.бок підкл 1000/5А (кл.0,5S=5 ВА)

(TASO50D1003SE) Трансформатор струму TAS84 34x84 (84x34) високот.бок підкл 1000/5А (кл.0,5S=5 ВА)

Модель TASO50D1003SE серії IME TAS84 забезпечує трансформацію первинного Струма у співвідношенні 1000/5 А та використовується для обліку в розширеному діапазоні Струмів, включаючи малі навантаження мережі. Прилад належить до класу точності 0,5S (5 ВА).

Технічні переваги та конструктивні особливості TASO50D1003SE

• Коефіцієнт трансформації 1000/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5S (5 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна 84×34 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ: забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Самозагасаючий корпус: виготовлений із важкогорючого матеріалу, стійкого до займання при аварійних режимах мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель TASO50D1003SE не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Самозагасаючий корпус та розраховане на тривалу експлуатацію виконання забезпечують стабільність класу точності протягом усього терміну служби.

Галузь застосування та монтаж

Трансформатор TASO50D1003SE встановлюється безпосередньо на шину або ізольований провідник і не потребує окремого кріплення. Пристрій застосовується у таких задачах:

• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
