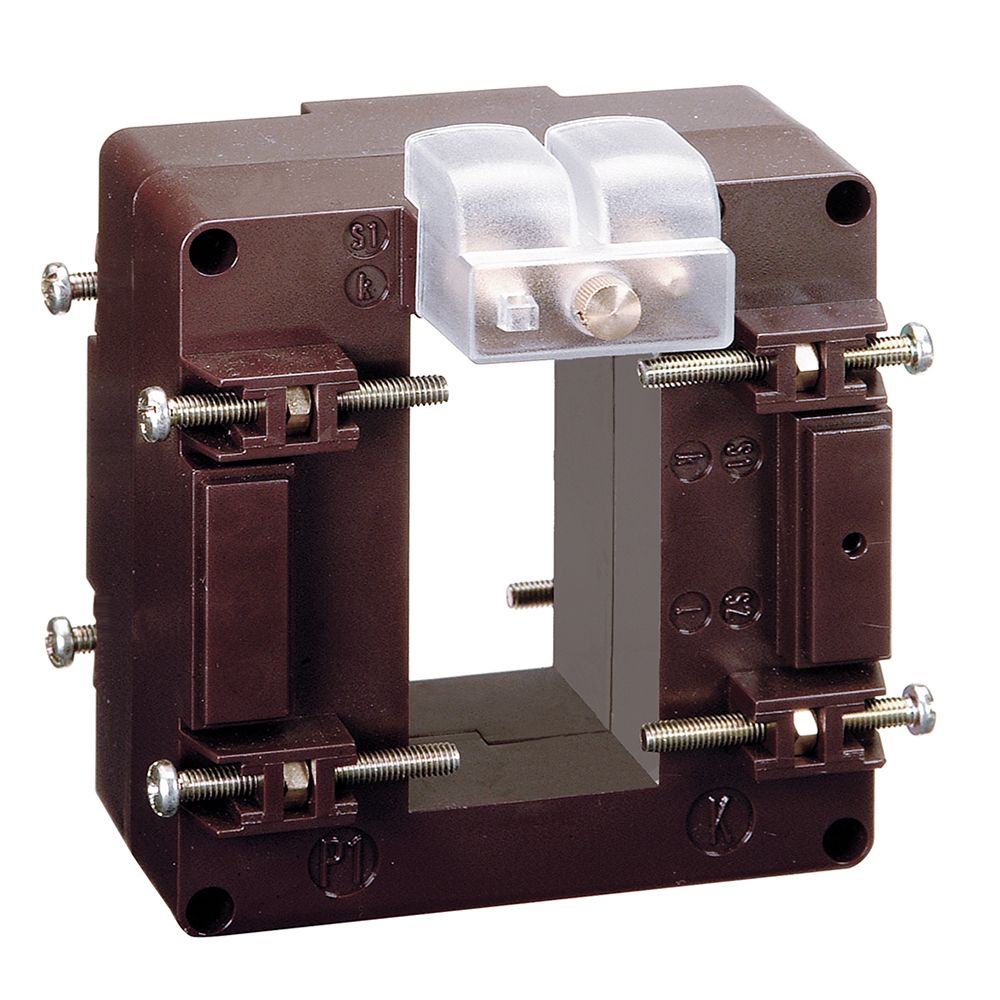

(TASL50D1603S) Трансформатор струму TAS65 32x65 (65х32) 1600/5А високоточ. бік. підкл. (Кл.0,5S = 20 ВА), IME

(TASL50D1603S) Трансформатор струму TAS65 32x65 (65х32) 1600/5А високоточ. бік. підкл. (Кл.0,5S = 20 ВА), IME

Трансформатор СтрумаIME TAS65 TASL50D1603Sз коефіцієнтом трансформації1600/5 Апризначений для обліку в розширеному діапазоні Струмів, включаючи малі навантаження мережі. Прилад належить до класу точності 0,5S (20 ВА).

Технічні переваги та конструктивні особливості TASL50D1603S

• Коефіцієнт трансформації 1600/5 А:номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5S (20 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна 65×32 мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ:забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Самозагасаючий корпус:виготовлений із важкогорючого матеріалу, стійкого до займання при аварійних режимах мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель TASL50D1603S не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Самозагасаючий корпус та розраховане на тривалу експлуатацію виконання забезпечують стабільність класу точності протягом усього терміну служби.

Галузь застосування та монтаж

Трансформатор TASL50D1603S встановлюється безпосередньо на шину або ізольований провідник і не потребує окремого кріплення. Пристрій застосовується у таких задачах:

• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
