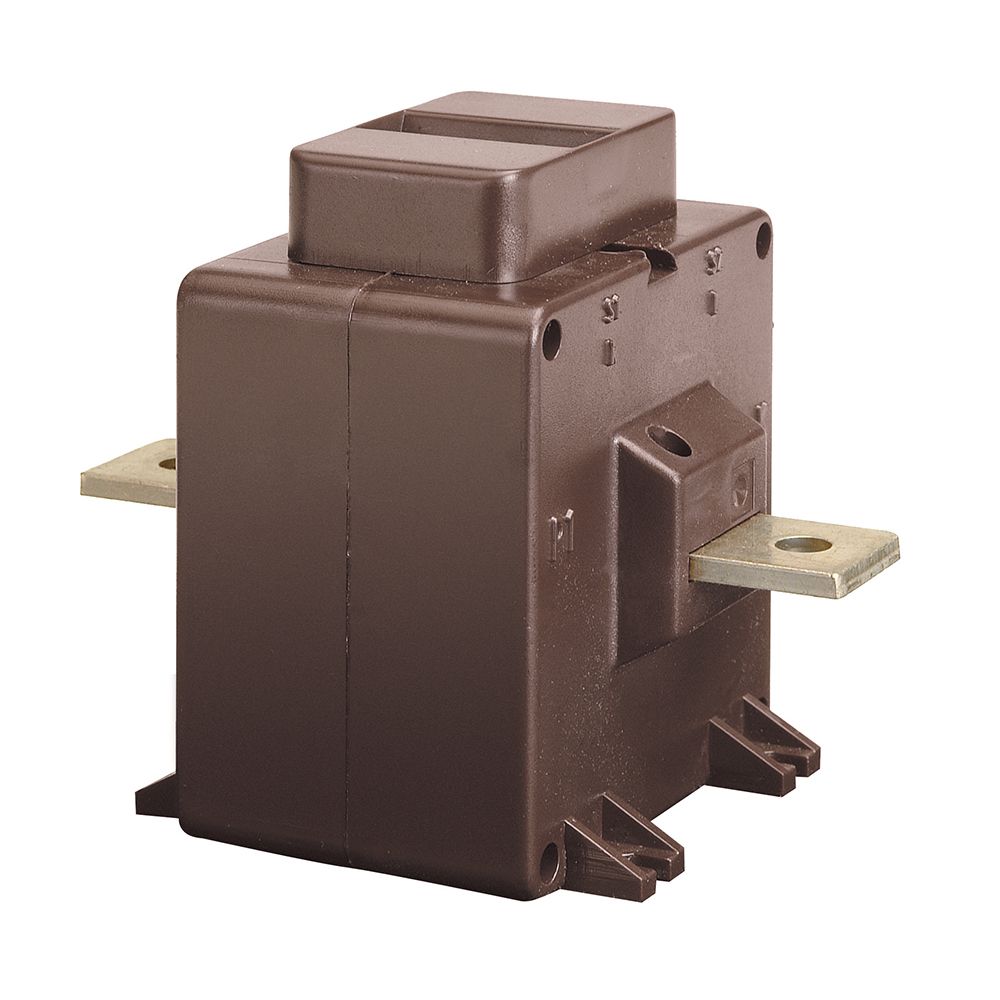

(TAQC50B500) Трансформатор струму TAQ10 з прохідною шиною 50/5А (кл.0,5=10ВА), IME

(TAQC50B500) Трансформатор струму TAQ10 з прохідною шиною 50/5А (кл.0,5=10ВА), IME

Трансформатор СтрумаIME TAQ10 TAQC50B500з коефіцієнтом трансформації50/5 Апризначений для технічного та комерційного обліку електроенергії у розподільчих мережах. Прилад належить до класу точності 0,5 (10 ВА). Конструкція зі наскрізною шиною спрощує монтаж безпосередньо на Струмпровідну шину розподільчого пристрою.

Технічні переваги та конструктивні особливості TAQC50B500

• Коефіцієнт трансформації 50/5 А:номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5 (10 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.
• Випробувальна напруга ізоляції 0.72 кВ:забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Самозагасаючий корпус:виготовлений із важкогорючого матеріалу, стійкого до займання при аварійних режимах мережі.

Точність вимірювання та безпека експлуатації

Корпус TAQC50B500 виконаний із важкогорючого самозагасаючого матеріалу та розрахований на тривалу роботу без втрати метрологічних характеристик. При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Компактні розміри TAQC50B500 дозволяють розмістити його у стандартному щиті обліку спільно з іншими вимірювальними приладами. Пристрій застосовується у таких задачах:

• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
• Трансформаторні підстанції та вступно-розподільні пристрої.
