(TAQC50B300S) Трансформатор струму TAQ10 з прохідною високоточною шиною 30/5А (кл.0,5S=10ВА), IME

(TAQC50B300S) Трансформатор струму TAQ10 з прохідною високоточною шиною 30/5А (кл.0,5S=10ВА), IME

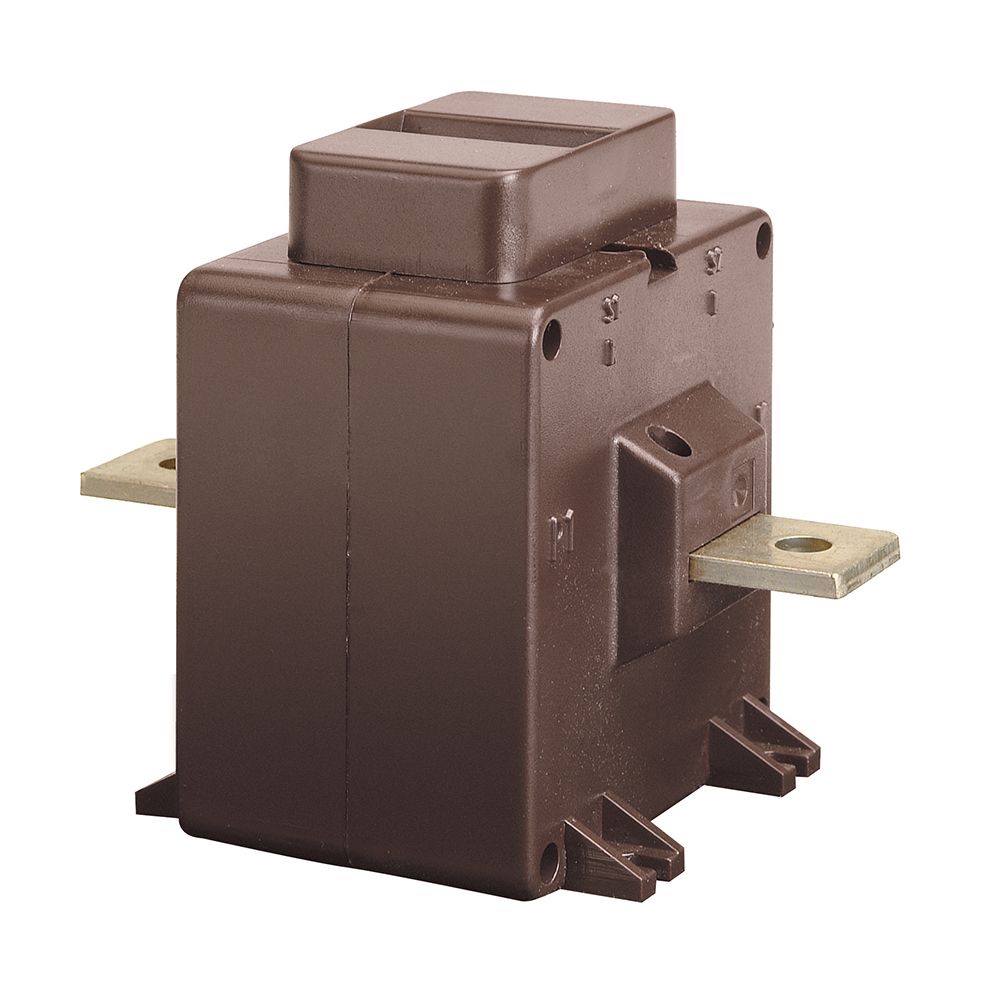

IME TAQ10 TAQC50B300S — трансформатор Струма з коефіцієнтом трансформації 30/5 А, який використовується для обліку в розширеному діапазоні Струмів, включаючи малі навантаження мережі. Прилад належить до класу точності 0,5S (10 ВА). Конструкція з наскрізною шиною спрощує монтаж безпосередньо на Струмведучу шину розподільчого пристрою.

Технічні переваги та конструктивні особливості TAQC50B300S

• Коефіцієнт трансформації 30/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5S (10 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.
• Випробувальна напруга ізоляції 0.72 кВ: забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Компактний самозагасаючий корпус: із важкогорючого пластику, розрахований на монтаж у щитах та шафаах обліку з обмеженим простором.
• Виконання підвищеної точності (S): нормована похибка зберігається у розширеному діапазоні Струмів, включаючи малі навантаження.

Точність вимірювання та безпека експлуатації

Корпус TAQC50B300S виконаний із важкогорючого самозагасаючого матеріалу та розрахований на тривалу роботу без втрати метрологічних характеристик. При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор TAQC50B300S встановлюється безпосередньо на шину або ізольований провідник і не потребує окремого кріплення. Пристрій застосовується у таких задачах:

• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
