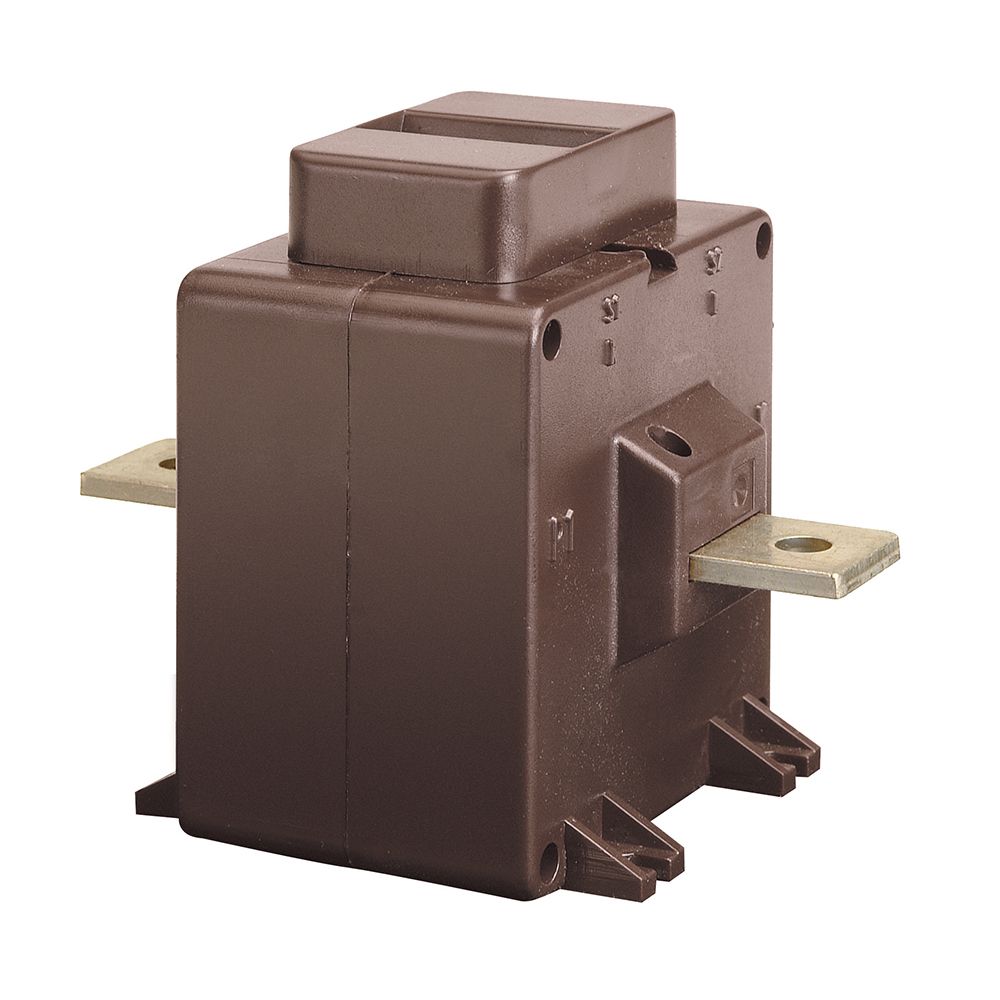

(TAQC50B250) Трансформатор струму TAQ10 з прохідною шиною 25/5А (кл.0,5=10ВА), IME

(TAQC50B250) Трансформатор струму TAQ10 з прохідною шиною 25/5А (кл.0,5=10ВА), IME

Трансформатор СтрумаIME TAQ10 TAQC50B250з коефіцієнтом трансформації25/5 Апризначений для технічного та комерційного обліку електроенергії у розподільчих мережах. Прилад належить до класу точності 0,5 (10 ВА). Конструкція зі наскрізною шиною спрощує монтаж безпосередньо на Струмпровідну шину розподільчого пристрою.

Технічні переваги та конструктивні особливості TAQC50B250

• Коефіцієнт трансформації 25/5 А:номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5 (10 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.
• Випробувальна напруга ізоляції 0.72 кВ:забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Компактний самозагасаючий корпус:із важкогорючого пластику, розрахований на монтаж у щитах та шафаах обліку з обмеженим простором.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель TAQC50B250 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Самозагасаючий корпус та розраховане на тривалу експлуатацію виконання забезпечують стабільність класу точності протягом усього терміну служби.

Галузь застосування та монтаж

Компактні розміри TAQC50B250 дозволяють розмістити його у стандартному щиті обліку спільно з іншими вимірювальними приладами. Пристрій застосовується у таких задачах:

• Трансформаторні підстанції та вступно-розподільні пристрої.
• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
