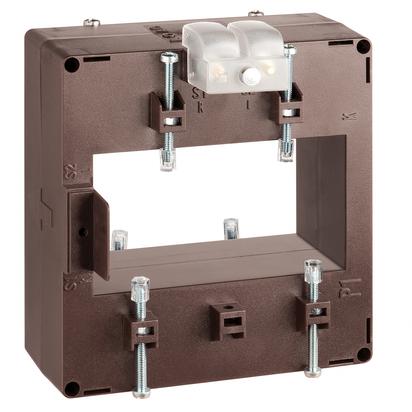

(TAMQ50D3003) Трансформатор струму TAS102B 54x102 (102x54) 3000/5А бік. підкл. (Кл.0,5 = 25 ВА), IME

(TAMQ50D3003) Трансформатор струму TAS102B 54x102 (102x54) 3000/5А бік. підкл. (Кл.0,5 = 25 ВА), IME

IME TAS102B TAMQ50D3003 — трансформатор Струма з коефіцієнтом трансформації 3000/5 А, який застосовується для технічного та комерційного обліку електроенергії у розподільчих мережах. Прилад належить до класу точності 0,5 (25 ВА).

Технічні переваги та конструктивні особливості TAMQ50D3003

• Коефіцієнт трансформації 3000/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5 (25 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна 54x102 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ: забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Компактний самозагасаючий корпус: із важкогорючого пластику, розрахований на монтаж у щитах та шафаах обліку з обмеженим простором.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель TAMQ50D3003 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Самозагасаючий корпус та розраховане на тривалу експлуатацію виконання забезпечують стабільність класу точності протягом усього терміну служби.

Галузь застосування та монтаж

Компактні розміри TAMQ50D3003 дозволяють розмістити його у стандартному щиті обліку спільно з іншими вимірювальними приладами. Пристрій застосовується у таких задачах:

• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
