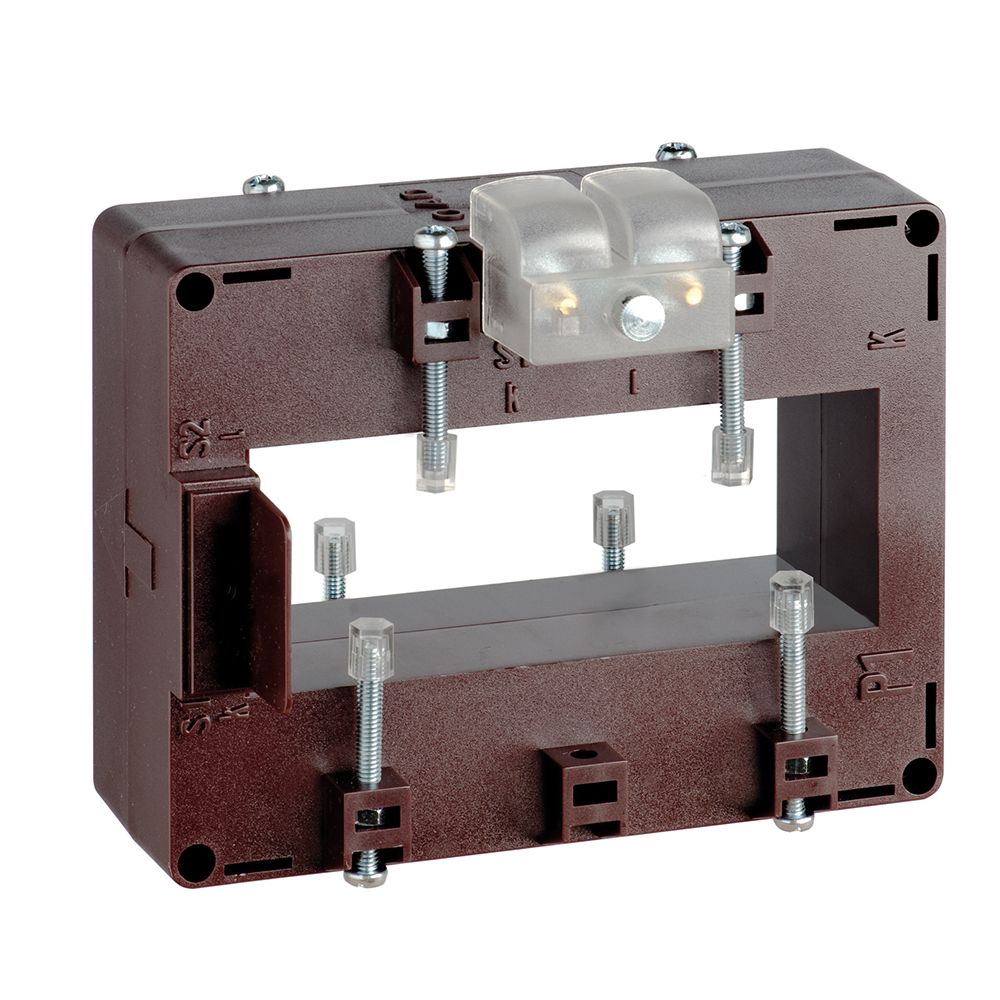

(TAMP10D2503) Трансформатор струму TAS102 38x102 (102x38) 2500/1А бічне підключення (кл.0.5=25 ВА), IME

(TAMP10D2503) Трансформатор струму TAS102 38x102 (102x38) 2500/1А бічне підключення (кл.0.5=25 ВА), IME

IME TAS102 TAMP10D2503— трансформатор Струма з коефіцієнтом трансформації 2500/1 А, який застосовується для технічного та комерційного обліку електроенергії у розподільчих мережах. Прилад належить до класу точності 0,5 (25 ВА).

Технічні переваги та конструктивні особливості TAMP10D2503

• Коефіцієнт трансформації 2500/1 А:номінальний вторинний Струм 1 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5 (25 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна 102×38 мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ:забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Компактний самозагасаючий корпус:із важкогорючого пластику, розрахований на монтаж у щитах та шафаах обліку з обмеженим простором.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель TAMP10D2503 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Самозагасаючий корпус та розраховане на тривалу експлуатацію виконання забезпечують стабільність класу точності протягом усього терміну служби.

Галузь застосування та монтаж

Компактні розміри TAMP10D2503 дозволяють розмістити його у стандартному щиті обліку спільно з іншими вимірювальними приладами. Пристрій застосовується у таких задачах:

• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
