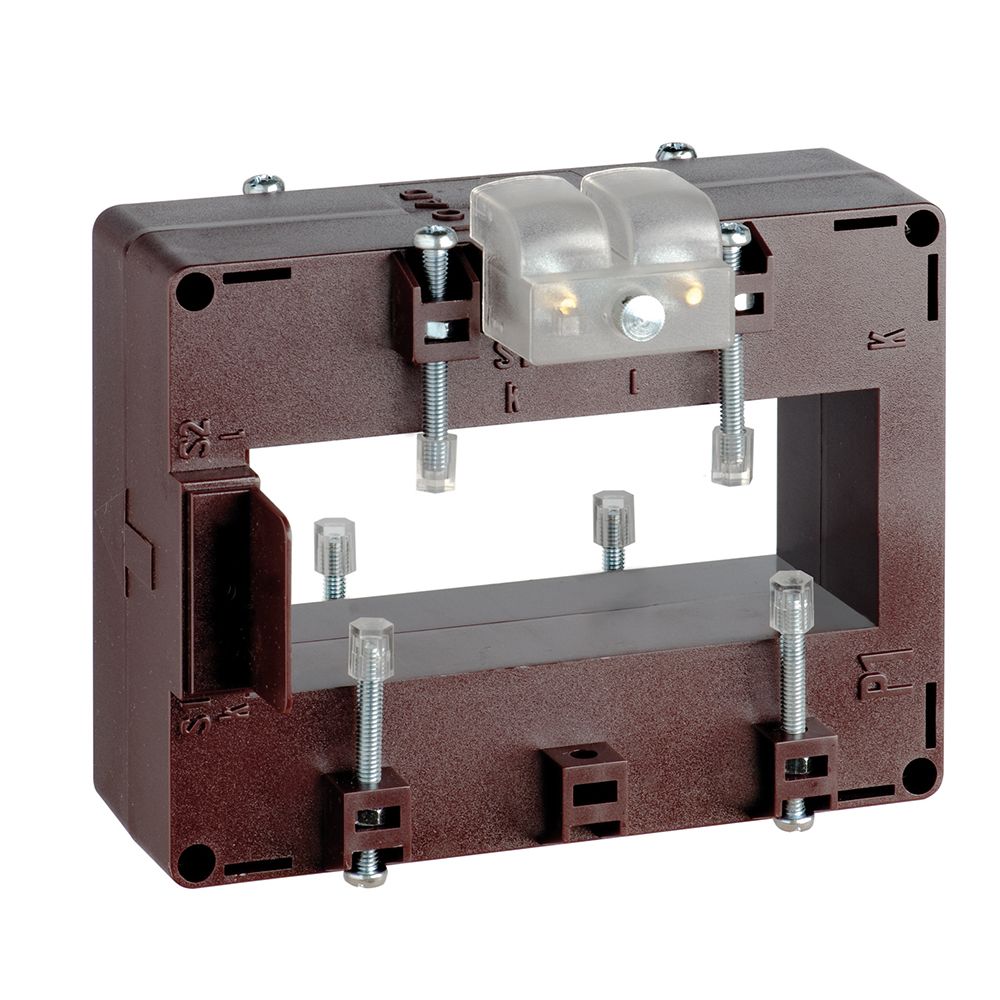

(TAMP10D1603) Трансформатор струму TAS102 38x102 (102x38) 1600/1А бок.підкл. (Кл.0,5 = 12 ВА), IME

(TAMP10D1603) Трансформатор струму TAS102 38x102 (102x38) 1600/1А бок.підкл. (Кл.0,5 = 12 ВА), IME

Трансформатор СтрумаIME TAS102 TAMP10D1603з коефіцієнтом трансформації1600/1 Апризначений для технічного та комерційного обліку електроенергії у розподільчих мережах. Прилад належить до класу точності 0,5 (12 ВА).

Технічні переваги та конструктивні особливості TAMP10D1603

• Коефіцієнт трансформації 1600/1 А:номінальний вторинний Струм 1 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5 (12 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна 102×38 мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ:забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Самозагасаючий корпус:виготовлений із важкогорючого матеріалу, стійкого до займання при аварійних режимах мережі.

Точність вимірювання та безпека експлуатації

Корпус TAMP10D1603 виконаний із важкогорючого самозагасаючого матеріалу та розрахований на тривалу роботу без втрати метрологічних характеристик. При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор TAMP10D1603 встановлюється безпосередньо на шину або ізольований провідник і не потребує окремого кріплення. Пристрій застосовується у таких задачах:

• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
