(TAC051300X05) Трансформатор струму TAC051 під шину 50х18, 300/5A (0.5=10VA), Frer

(TAC051300X05) Трансформатор струму TAC051 під шину 50х18, 300/5A (0.5=10VA), Frer

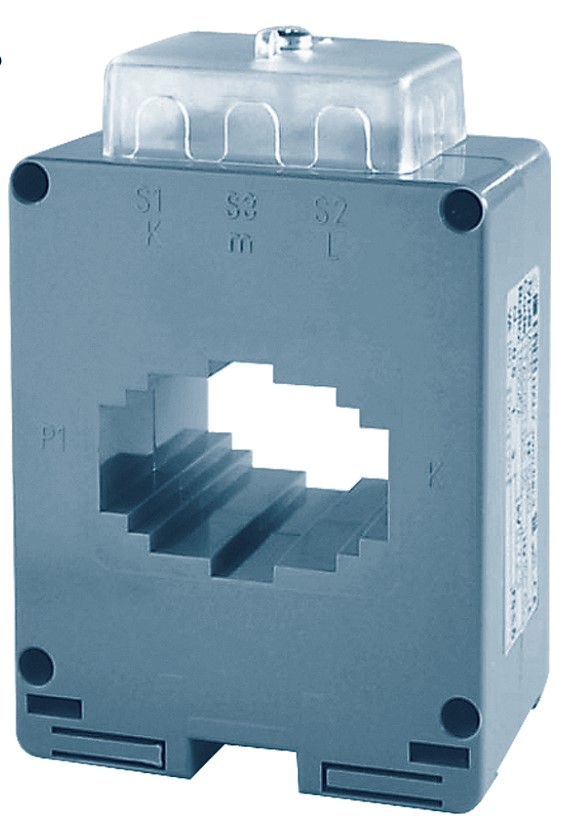

Вимірювальний трансформатор Струма Frer TAC051 TAC051300X05 з коефіцієнтом трансформації 300/5 А призначений для технічного та комерційного обліку електроенергії в розподільчих щитах. Клас точності 0.5. Виконання — прохідний.

Технічні переваги та конструктивні особливості TAC051300X05

• Коефіцієнт трансформації 300/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 0.5: гарантує нормовану похибку виміру в межах, встановлених виробником.

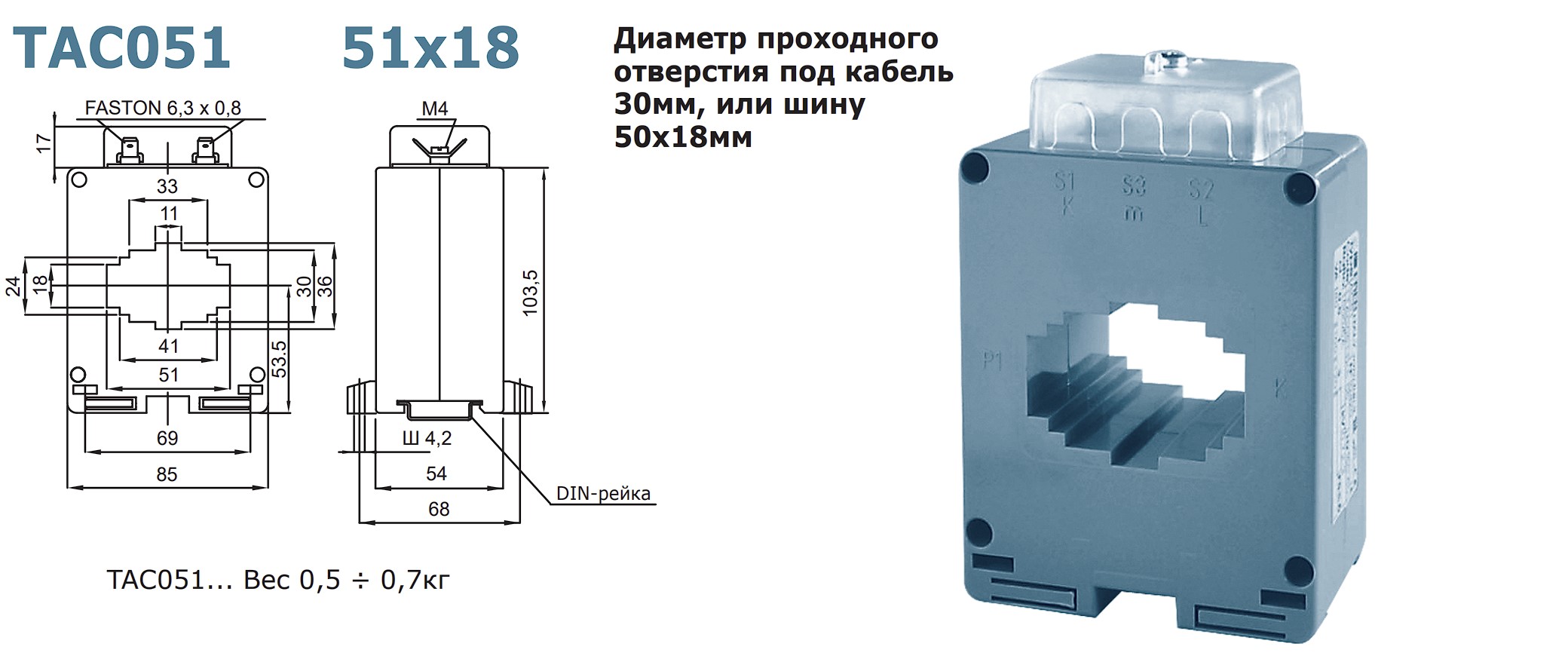

• Розмір 51x18 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Номінальна ізоляція 0.72 кВ, випробувальна напруга 3 кВ × 150 Гц: клас ізоляції E забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+50 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна Струм стійкість 60 In, динамічна стійкість 2.5 x Ith: зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Корпус TAC051300X05 розрахований на тривалу експлуатацію без втрати метрологічних характеристик (зберігання –40...+80 °C). При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор TAC051300X05 встановлюється на монтажну панель або DIN-рейку без додаткового кріплення. Пристрій застосовується у таких задачах:

• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
