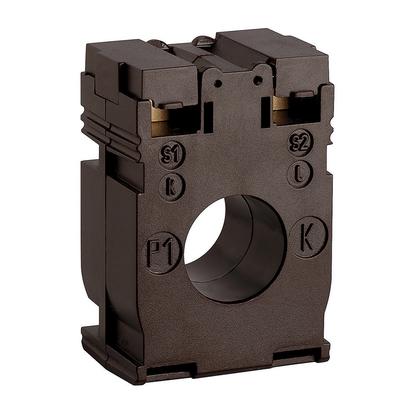

(TABB50С120) Трансформатор струму TAIBB 120/5А d=21 мм. (Кл.0,5 = 2,5 ВА), IME

(TABB50С120) Трансформатор струму TAIBB 120/5А d=21 мм. (Кл.0,5 = 2,5 ВА), IME

Модель TABB50С120 серії IME TABB забезпечує трансформацію первинного Струма у співвідношенні 120/5 А та використовується для технічного та комерційного обліку електроенергії у розподільчих мережах. Прилад належить до класу точності 0,5 (2,5 ВА).

Технічні переваги та конструктивні особливості TABB50С120

• Коефіцієнт трансформації 120/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5 (2,5 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна Ø21 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ: забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Самозагасаючий корпус: виготовлений із важкогорючого матеріалу, стійкого до займання при аварійних режимах мережі.

Точність вимірювання та безпека експлуатації

Корпус TABB50С120 виконаний з важкозаймистого самозагасаючого матеріалу і розрахований на тривалу роботу без втрати метрологічних характеристик. При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор TABB50С120 встановлюється безпосередньо на шину або ізольований провідник та не потребує окремого кріплення. Пристрій застосовується у таких задачах:

• Трансформаторні підстанції та вступно-розподільні пристрої.
• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
