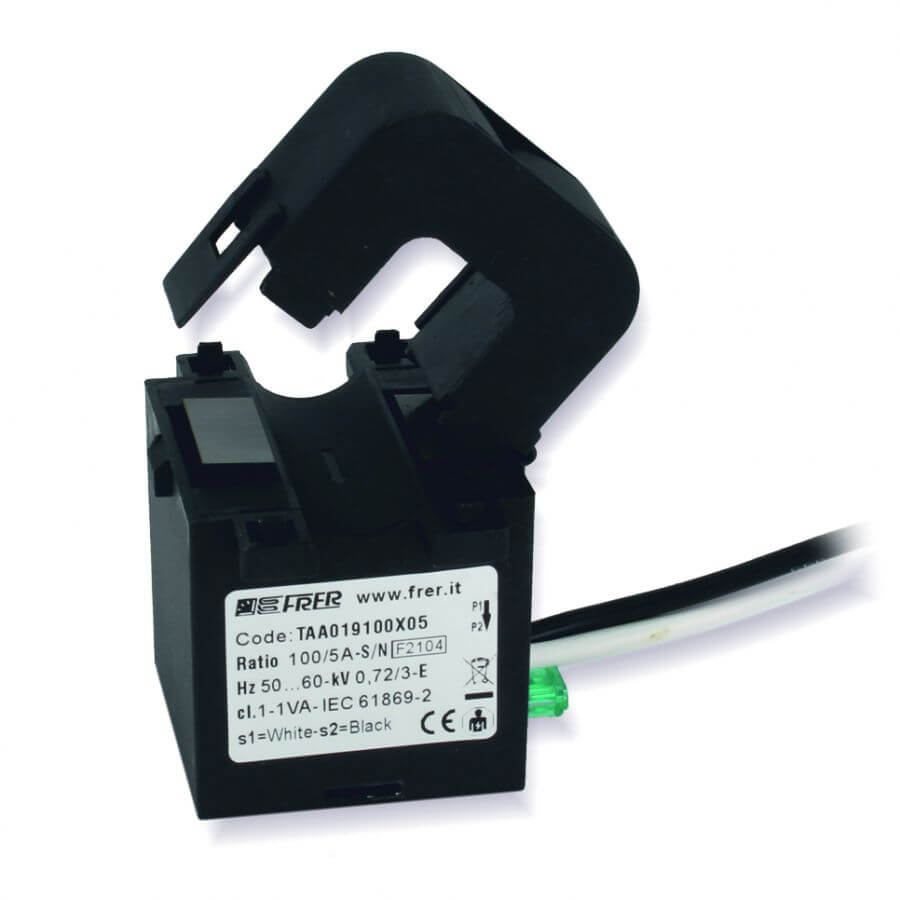

(TAA019200X05) Трансформатор струму з роз'ємним осердям під шину 19х18, 200/5А, клас точності 0.5, Frer

(TAA019200X05) Трансформатор струму з роз'ємним осердям під шину 19х18, 200/5А, клас точності 0.5, Frer

Вимірювальний трансформатор Струма Frer TAA01 TAA019200X05 з коефіцієнтом трансформації 200/5 А призначений для технічного та комерційного обліку електроенергії в розподільчих щитах. Клас точності 0,5. Виконання - роз'ємний (розкривається).

Технічні переваги та конструктивні особливості TAA019200X05

• Коефіцієнт трансформації 200/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 0,5: гарантує нормовану похибку виміру в межах, встановлених виробником.

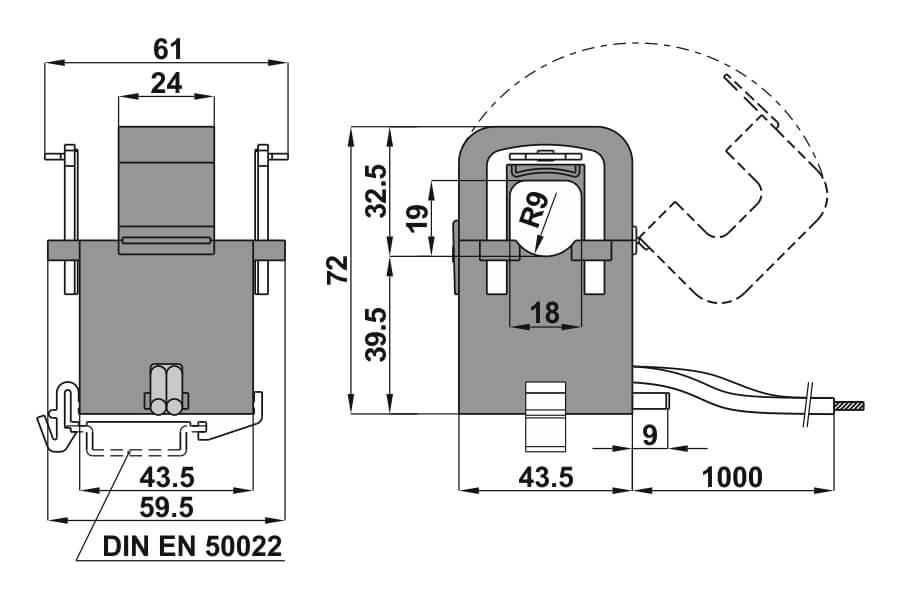

• Розмір 19x18 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Номінальна ізоляція 0.72 кВ, випробувальна напруга 3 кВ × 150 Гц: клас ізоляції E забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+50 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна Струм стійкість 2.5 x Ith, динамічна стійкість 60 In: зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Корпус TAA019200X05 розрахований на тривалу експлуатацію без втрати метрологічних характеристик (зберігання –40...+80 °C). При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор TAA019200X05 встановлюється на DIN-рейку без додаткового кріплення. Пристрій застосовується у таких задачах:

• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
