(TA81250D120) Трансформатор струму з роз'ємним осердям TRA812 80,5x120,5 1200/5А (кл.0,5=6 ВА), IME

(TA81250D120) Трансформатор струму з роз'ємним осердям TRA812 80,5x120,5 1200/5А (кл.0,5=6 ВА), IME

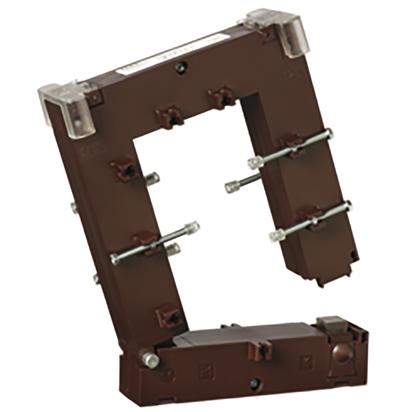

Трансформатор СтрумаIME TRA812 TA81250D120з коефіцієнтом трансформації1200/5 Апризначений для технічного та комерційного обліку електроенергії у розподільчих мережах. Прилад належить до класу точності 0,5 (6 ВА). Роз'ємний (розкривний) сердечник дозволяє встановити трансформатор на вже змонтований провідник без розриву силового ланцюга.

Технічні переваги та конструктивні особливості TA81250D120

• Коефіцієнт трансформації 1200/5 А:номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5 (6 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна 80.5×120.5 мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ:забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Компактний самозагасаючий корпус:із важкогорючого пластику, розрахований на монтаж у щитах та шафаах обліку з обмеженим простором.

Точність вимірювання та безпека експлуатації

Корпус TA81250D120 виконаний із важкогорючого самозагасаючого матеріалу та розрахований на тривалу роботу без втрати метрологічних характеристик. При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор TA81250D120 встановлюється безпосередньо на шину або ізольований провідник і не потребує окремого кріплення. Пристрій застосовується у таких задачах:

• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
