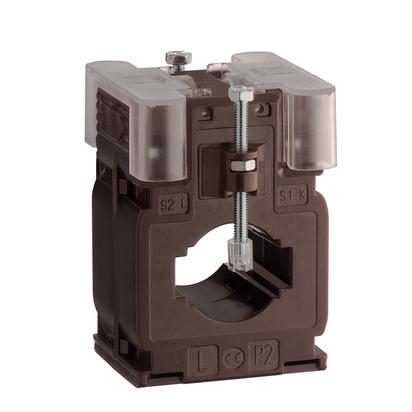

(TA54050D120S*) Трансформатор струму TA540 50,5x12,5 (d=40мм.) високоточний 1200/5А (кл.0,5S=10 ВА), IME

(TA54050D120S*) Трансформатор струму TA540 50,5x12,5 (d=40мм.) високоточний 1200/5А (кл.0,5S=10 ВА), IME

Модель TA54050D120S* серії IME TA327 забезпечує трансформацію первинного Струма у співвідношенні 1200/5 А та використовується для обліку в розширеному діапазоні Струмів, включаючи малі навантаження мережі. Прилад належить до класу точності 0,5S (10 ВА).

Технічні переваги та конструктивні особливості TA54050D120S*

• Коефіцієнт трансформації 1200/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5S (10 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна Ø40 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ: забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Компактний самозагасаючий корпус: із важкогорючого пластику, розрахований на монтаж у щитах та шафаах обліку з обмеженим простором.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель TA54050D120S* не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюгу — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Самозагасаючий корпус та розраховане на тривалу експлуатацію виконання забезпечують стабільність класу точності протягом усього терміну служби.

Галузь застосування та монтаж

Трансформатор TA54050D120S* встановлюється безпосередньо на шину або ізольований провідник і не потребує окремого кріплення. Пристрій застосовується у таких задачах:

• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
• Трансформаторні підстанції та вступно-розподільні пристрої.
