(TA54050D100) Трансформатор струму TA540 50,5x12,5 (d=40мм.) 1000/5А (кл.0,5=10 ВА), IME

(TA54050D100) Трансформатор струму TA540 50,5x12,5 (d=40мм.) 1000/5А (кл.0,5=10 ВА), IME

Трансформатор СтрумаIME TA540 TA54050D100з коефіцієнтом трансформації1000/5 Апризначений для технічного та комерційного обліку електроенергії у розподільчих мережах. Прилад належить до класу точності 0,5 (10 ВА).

Технічні переваги та конструктивні особливості TA54050D100

• Коефіцієнт трансформації 1000/5 А:номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5 (10 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.

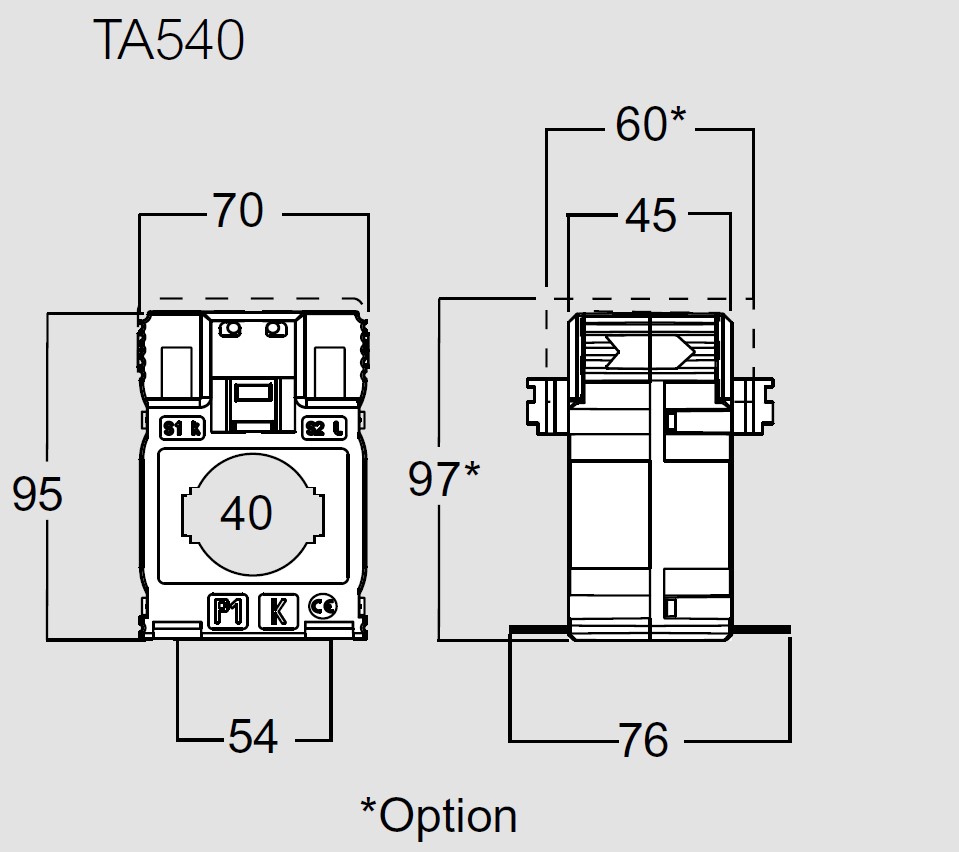

• Розмір вікна 50.5×12.5 (Ø40) мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ:забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Компактний самозагасаючий корпус:із важкогорючого пластику, розрахований на монтаж у щитах та шафаах обліку з обмеженим простором.

Точність вимірювання та безпека експлуатації

Корпус TA54050D100 виконаний із важкогорючого самозагасаючого матеріалу та розрахований на тривалу роботу без втрати метрологічних характеристик. При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор TA54050D100 встановлюється безпосередньо на шину або ізольований провідник і не потребує окремого кріплення. Пристрій застосовується у таких задачах:

• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
