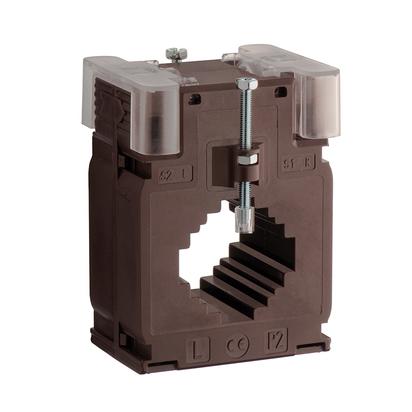

(TA43250C250SE) Трансформатор струму TA432 40,5x10,5 (d=32мм.) 250/5А (кл.0,5S=2 ВА), IME

(TA43250C250SE) Трансформатор струму TA432 40,5x10,5 (d=32мм.) 250/5А (кл.0,5S=2 ВА), IME

IME TA432 TA43250C250SE— трансформатор Струма з коефіцієнтом трансформації 250/5 А, який використовується для обліку в розширеному діапазоні Струмів, включаючи малі навантаження мережі. Прилад належить до класу точності 0,5S (2 ВА).

Технічні переваги та конструктивні особливості TA43250C250SE

• Коефіцієнт трансформації 250/5 А:номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5S (2 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна 40.5×10.5 (Ø32) мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ:забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Самозагасаючий корпус:виготовлений із важкогорючого матеріалу, стійкого до займання при аварійних режимах мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель TA43250C250SE не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Самозагасаючий корпус та розраховане на тривалу експлуатацію виконання забезпечують стабільність класу точності протягом усього терміну служби.

Галузь застосування та монтаж

Компактні розміри TA43250C250SE дозволяють розмістити його у стандартному щиті обліку спільно з іншими вимірювальними приладами. Пристрій застосовується у таких задачах:

• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
