(TA23010C200) Трансформатори з роз'ємним сердечником TRA230 20,5x30,5 200/1А (кл.0.5=1,5 ВА), IME

(TA23010C200) Трансформатори з роз'ємним сердечником TRA230 20,5x30,5 200/1А (кл.0.5=1,5 ВА), IME

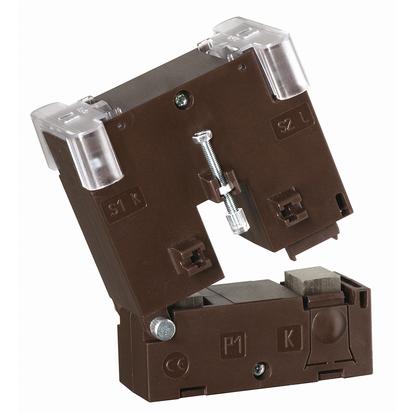

IME TRA230 TA23010C200— трансформатор Струма з коефіцієнтом трансформації 200/1 А, який застосовується для технічного та комерційного обліку електроенергії у розподільчих мережах. Прилад належить до класу точності 0,5 (1,5 ВА). Роз'ємний (розкривний) сердечник дозволяє встановити трансформатор на вже змонтований провідник без розриву силового ланцюга.

Технічні переваги та конструктивні особливості TA23010C200

• Коефіцієнт трансформації 200/1 А:номінальний вторинний Струм 1 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5 (1,5 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна 20.5×30.5 мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ:забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Самозагасаючий корпус:виготовлений із важкогорючого матеріалу, стійкого до займання при аварійних режимах мережі.

Точність вимірювання та безпека експлуатації

Корпус TA23010C200 виконаний із важкогорючого самозагасаючого матеріалу та розрахований на тривалу роботу без втрати метрологічних характеристик. При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Компактні розміри TA23010C200 дозволяють розмістити його у стандартному щиті обліку спільно з іншими вимірювальними приладами. Пристрій застосовується у таких задачах:

• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
