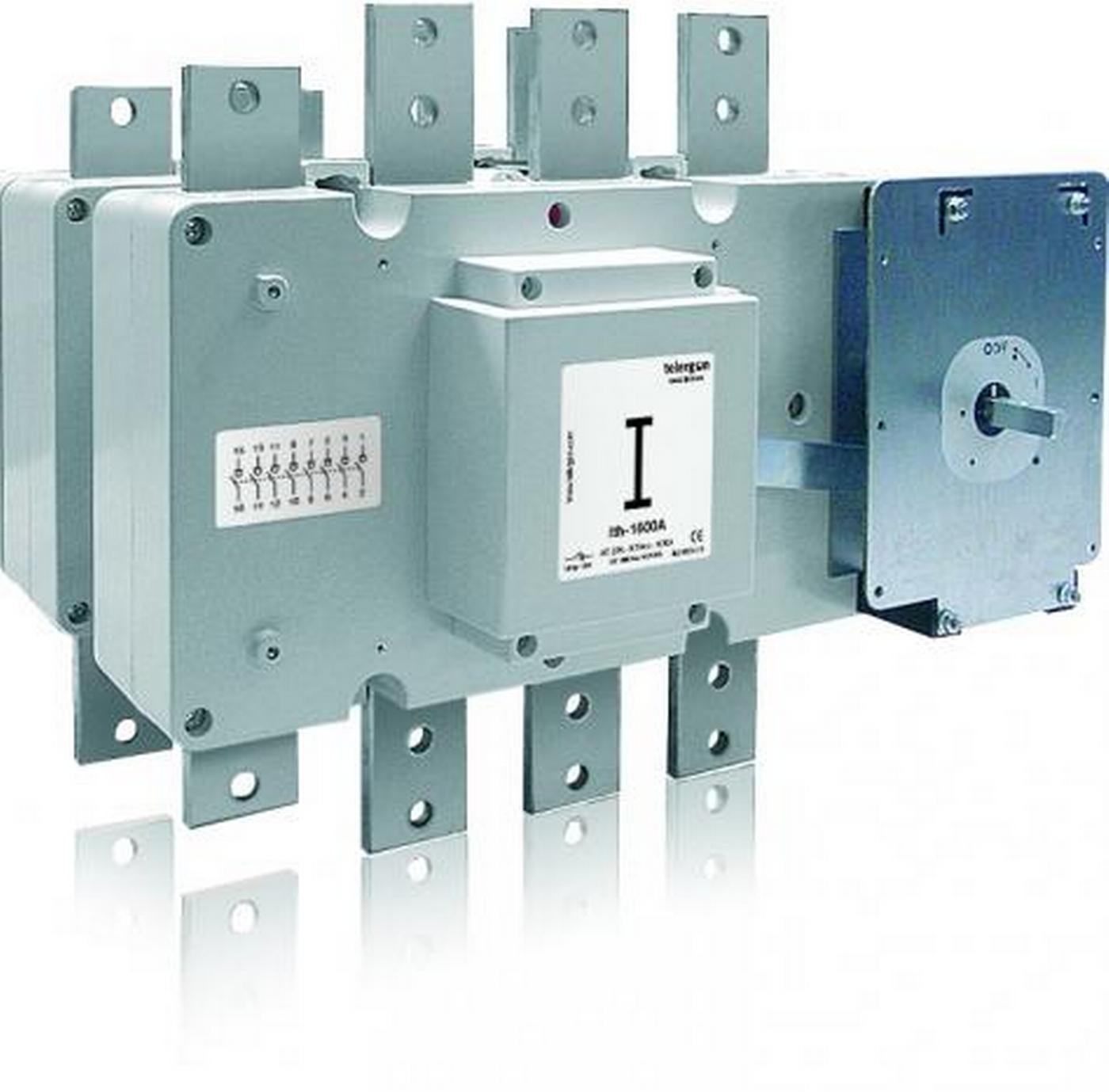

(S5F16003NS0) Перемикач навантаження S5F/3 3+Nx1600A, Telergon

(S5F16003NS0) Перемикач навантаження S5F/3 3+Nx1600A, Telergon

Код: S5F16003NS0

Тип:Перемикач навантаження

Габарит:4

Кількість полюсів:3P+N

Номінальний тепловий струм (Ith) при температурі 40°С:1600А

Напруга ізоляції:1000В

Діелектрична міцність, IEC 61439.1:10000В

Номінальна імпульсна напруга:12кВ

Номінальний робочий струм (Ie) при Ue-400В, AC21A:1600А

Номінальний робочий струм (Ie) при Ue-400В, AC22A:1600А

Номінальний робочий струм (Ie) при Ue-500В, AC21A:1600А

Номінальний робочий струм (Ie) при Ue-500В, AC22A:1250А

Номінальний робочий струм (Ie) при Ue-690В, AC21A:1600А

Номінальний робочий струм (Ie) при Ue-690В, AC22A:1000А

Номінальний робочий струм (Ie) при Ue-800В, AC20A:1600А

Номінальний робочий струм (Ie) при Ue-1000В, AC20A:1600А

Номінальна потужність (Pe) при 3х400В, АС23А:554,2кВт

Номінальна потужність (Pe) при 3х500В, АС23А:623,5кВт

<Номінальна потужність (Pe) при 3х690В, АС23А:602,3кВт

Номінальна реактивна потужність ность при 400В cos =0,65:450кВар

Номінальна здатність, що вимикає, при 400В, АС22А:4800А

Номінальна здатність, що включає, при 400В, АС22А:4800А

Номінальний струм комутації (Icm):75кА

Номінальний струм, що короткочасно витримується (1 сек) Icw:50кА

Мінімальний механічний ресурс:3 000 циклів

Мінімальна кількість електричних операцій 400В, AC22A:

Вага:42,9 кг

Максимальний переріз кабелю:

Максимальний переріз шини:2х80х7

Болт:М14
