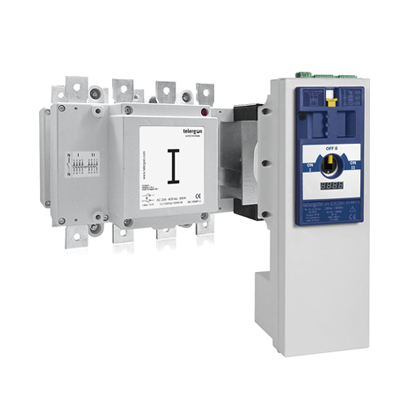

(S5F10003NC0) Перемикач навантаження S5F/3 3+Nx1000A, Telergon

(S5F10003NC0) Перемикач навантаження S5F/3 3+Nx1000A, Telergon

Код: S5F10003NC0

Тип:Перемикач навантаження

Габарит:3

Кількість полюсів:3P+N

Номінальний тепловий струм (Ith) при температурі 40°С:1000А

Напруга ізоляції:1000В

Діелектрична міцність, IEC 61439.1:8000В

Номінальна імпульсна напруга:12кВ

Номінальний робочий струм (Ie) при Ue-400В, AC21A:1000

Номінальний робочий струм (Ie) при Ue-400В, AC22A:1000А

Номінальний робочий струм (Ie) при Ue-500В, AC21A:1000А

Номінальний робочий струм (Ie) при Ue-500В, AC22A:1000А

Номінальний робочий струм (Ie) при Ue-690В, AC21A:800А

Номінальний робочий струм (Ie) при Ue-690В, AC22A:800А

Номінальний робочий струм (Ie) при Ue-800В, AC20A:1000А

Номінальний робочий струм (Ie) при Ue-1000В, AC20A:1000А

Номінальна потужність (Pe) при 3х400В, АС23А:554,2кВт

Номінальна потужність (Pe) при 3х500В, АС23А:554,2кВт

<Номінальна потужність (Pe) при 3х690В, АС23А:554,2кВт

Номінальна реактивна потужність при 400В cos =0,65:450,3кВар

Номінальна відключаюча здатність при 400В, АС22А:8000А

Номінальна здатність, що включає, при 400В, АС22А:10000А

Номінальний струм комутації (Icm):60кА

Номінальний струм, що короткочасно витримується (1 сек) Icw:25кА

Мінімальний механічний ресурс:10 000 циклів

Мінімальне число електричних операцій 400В, AC22A:

Вага:18,5 кг

Максимальний переріз кабелю:2х240 мм

Максимальний переріз шини:2х50х5

Болт:М14
