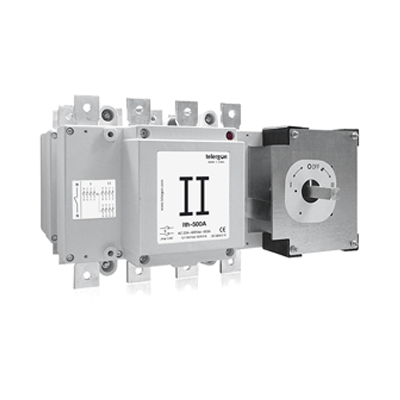

(S5B08003PC0) Перемикач навантаження S5B/3, BYP 3+800A, Telergon

(S5B08003PC0) Перемикач навантаження S5B/3, BYP 3+800A, Telergon

Код: S5B08003PC0

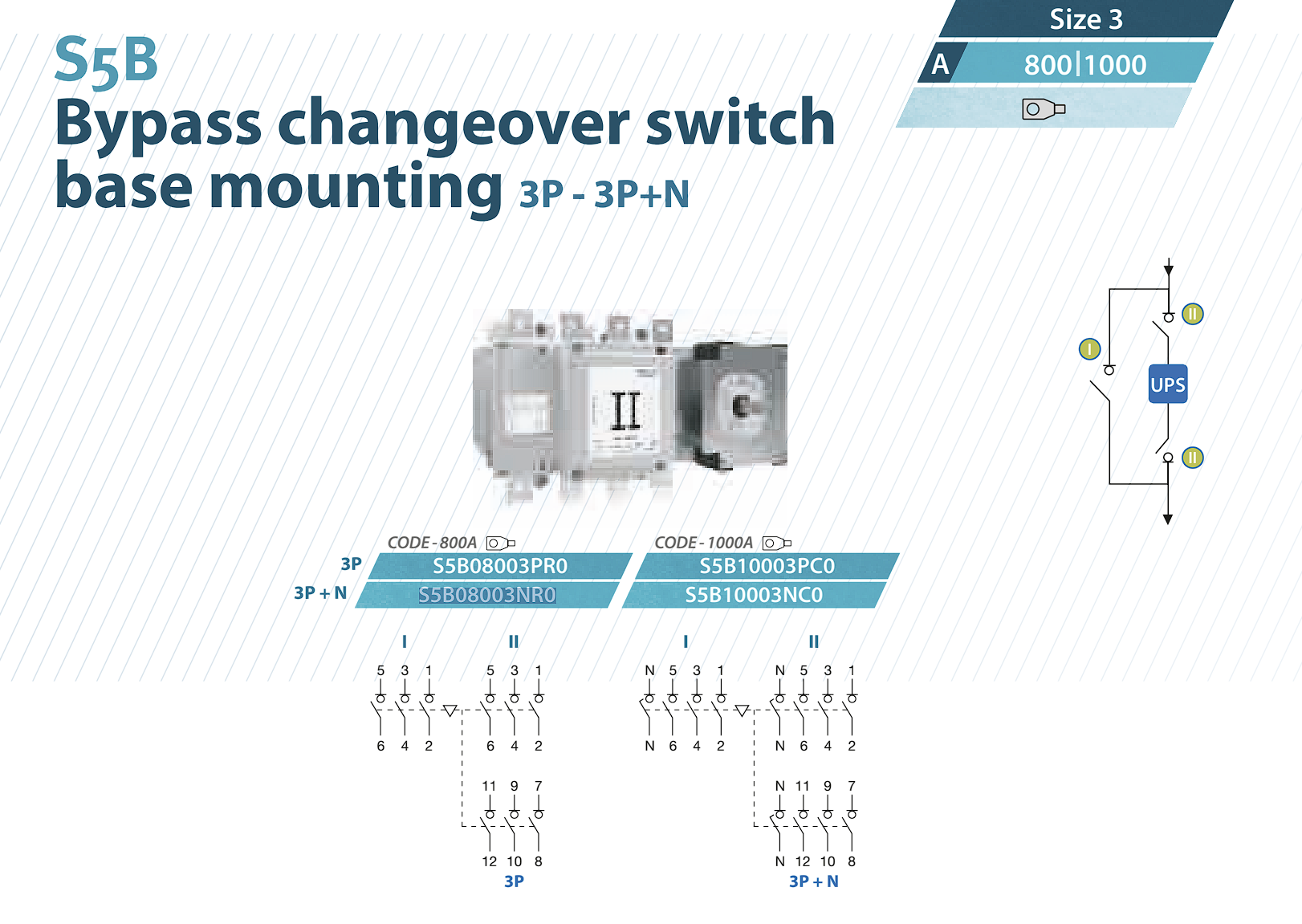

Тип:Bypass

Габарит:3

Кількість полюсів:3P

Номінальний тепловий струм (Ith) при температурі 40°С:800А

Напруга ізоляції:1000В

Діелектрична міцність, IEC 61439.1:8000В

Номінальна імпульсна напруга:12кВ

Номінальний робочий струм (Ie) при Ue-400В, AC21A:800А

Номінальний робочий струм (Ie) при Ue-400В, AC22A:800А

Номінальний робочий струм (Ie) при Ue-500В, AC21A:800А

Номінальний робочий струм (Ie) при Ue-500В, AC22A:800А

Номінальний робочий струм (Ie) при Ue-690В, AC21A:500А

Номінальний робочий струм ( Ie) при Ue-690В, AC22A:630А

Номінальний робочий струм (Ie) при Ue-800В, AC20A:800А

Номінальний робочий струм (Ie) при Ue-1000В, AC20A:800А

Номінальна потужність (Pe) при 3х400В, АС23А:443,4кВт

Номінальна потужність (Pe) при 3х500В, АС23А:443,4кВт

Номінальна потужність (Pe) при 3х690В, АС23А:443,4кВт

Номінальна реактивна потужність при 400В cos =0,65:360,2кВар Номінальна відключаюча здатність при 400В, АС22А:6400А Номінальна здатність, що включає, при 400В, АС22А:8000А Номінальний струм комутації (Icm):26

Номінальний короткочасний струм (1 сек) Icw:16кА

Мінімальний механічний ресурс:10 000 циклів

Мінімальна кількість електричних операцій 400В, AC22A:

Вага:26,3 кг

Максимальний переріз кабелю:2х240 мм

Максимальний переріз шини:2х50х5

Болт:М10
