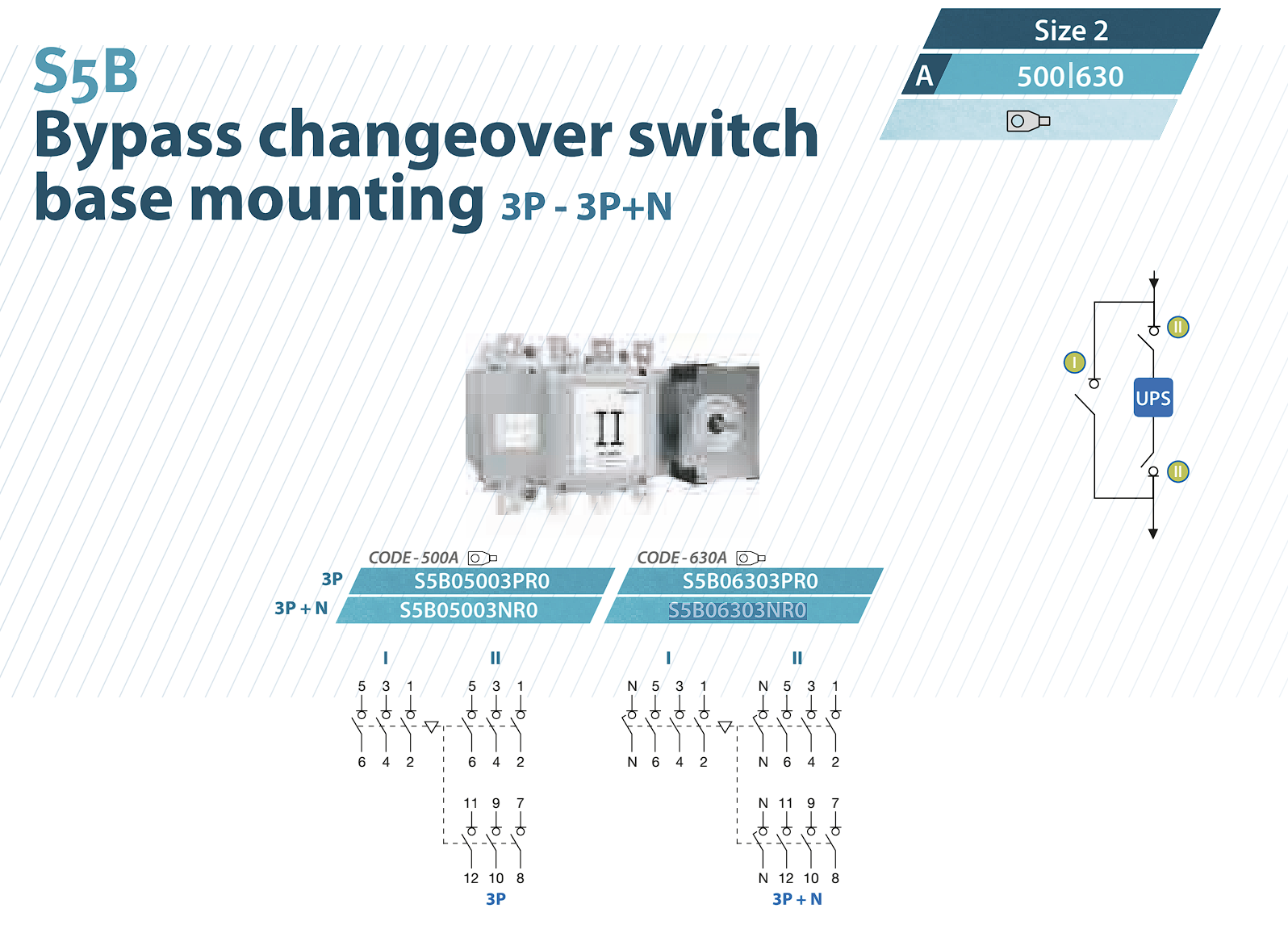

(S5B06303PRO) Перемикач навантаження S5B/2, BYP 3x630A, Telergon

(S5B06303PRO) Перемикач навантаження S5B/2, BYP 3x630A, Telergon

Код: S5B06303PRO

Тип:Bypass

Габарит:2

Кількість полюсів:3P+N

Номінальний тепловий струм (Ith) при температурі 40°С:630А

Напруга ізоляції:1000В

Діелектрична міцність, IEC 61439.1:8000В

Номінальна імпульсна напруга:12кВ

Номінальний робочий струм (Ie) при Ue-400В, AC21A:630А

Номінальний робочий струм (Ie) при Ue-400В, AC22A:630А

Номінальний робочий струм (Ie) при Ue-500В, AC21A:630А

Номінальний робочий струм (Ie) при Ue-500В, AC22A:630А

Номінальний робочий струм (Ie) при Ue-690В, AC21A:500А

Номінальний робочий струм (Ie) при Ue-690В, AC22A:400А

Номінальний робочий струм (Ie) при Ue-800В, AC20A:630А

Номінальний робочий струм (Ie) при Ue-1000В , AC20A:630А

Номінальна потужність (Pe) при 3х400В, АС23А:349,1кВт

Номінальна потужність (Pe) при 3х500В, АС23А:349,1кВт

Номінальна потужність (Pe) при 3х690В, АС23А:349,1кВт

Номінальна реактивна потужність при 400В cos =0,6 5:283,7кВар

Номінальна відключаюча здатність при 400В, АС22А:5000А

Номінальна здатність, що включає, при 400В, АС22А:6300А

Номінальний струм комутації (Icm):26кА

Номінальний короткочасний струм (1 сек) Icw:16кА

Мінімальний механічний ресурс:10 000 циклів

Мінімальна кількість електричних операцій 400В, AC22A:

Вага:16,3 кг

Максимальний переріз кабелю:2х240 мм

Максимальний переріз шини:2х40х5

Болт:М10
