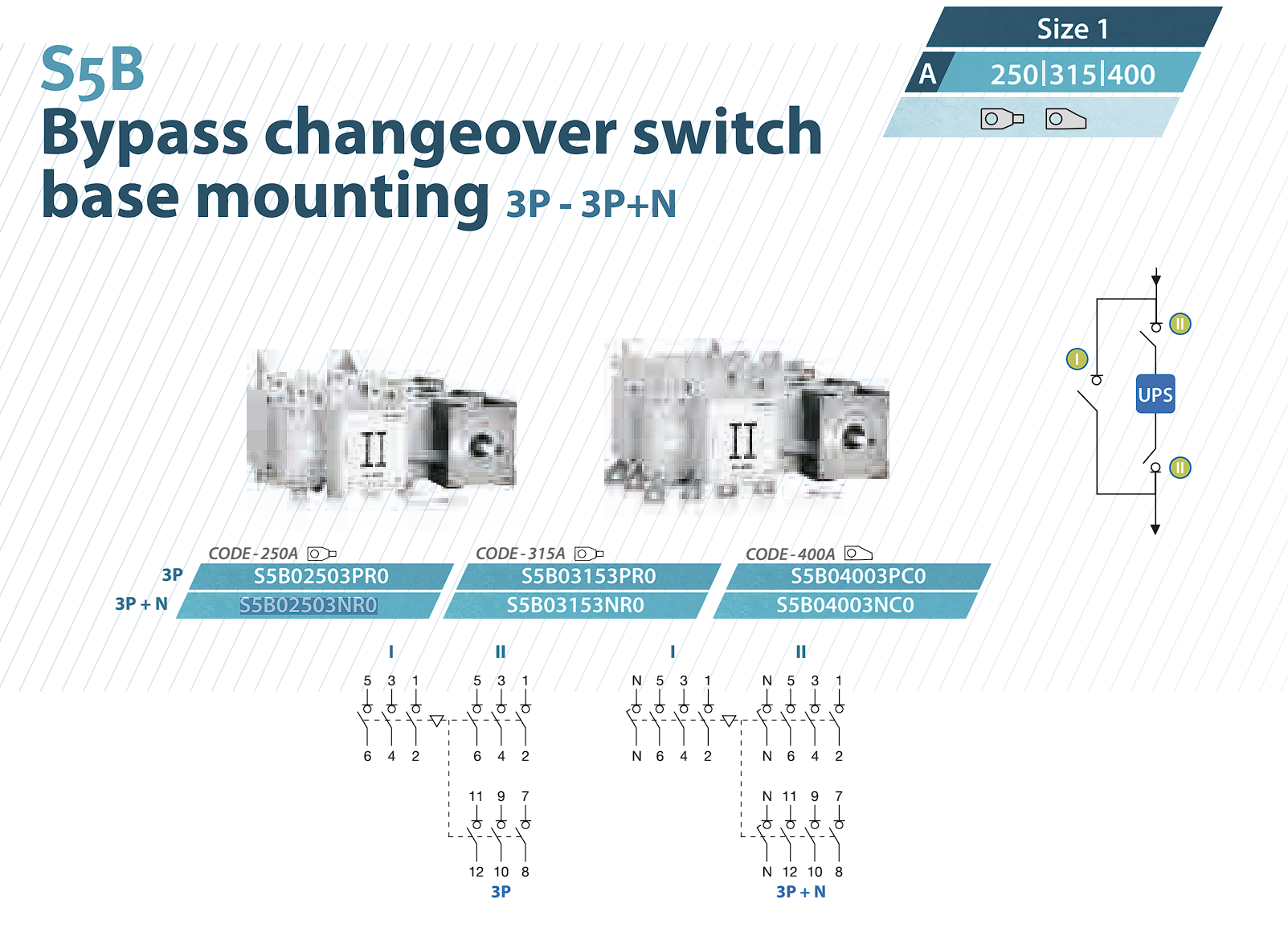

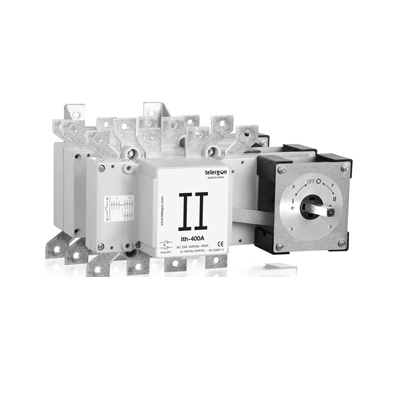

(S5B04003NC0) Перемикач навантаження S5B/1, BYP 3+Nx400A, Telergon

(S5B04003NC0) Перемикач навантаження S5B/1, BYP 3+Nx400A, Telergon

Код: S5B04003NC0

Тип:Bypass

Габарит:1

Кількість полюсів:3P+N

Номінальний тепловий струм (Ith) при температурі 40°С:400А

Напруга ізоляції:1000В

Діелектрична міцність, IEC 61439.1:5000В

Номінальна імпульсна напруга:8кВ

Номінальний робочий струм (Ie) при Ue-400В, AC21A:400А

Номінальний робочий струм (Ie) при Ue-400В, AC22A:400А

Номінальний робочий струм (Ie) при Ue-500В, AC21A:400А

Номінальний робочий струм (Ie) при Ue-500В, AC22A:400А

Номінальний робочий струм (Ie) при Ue-690В, AC21A:315А

Номінальний робочий струм (Ie) при Ue-690В, AC22A:250А

Номінальний робочий струм (Ie) при Ue-800В, AC20A:400А

Номінальний робочий струм (Ie) при Ue-1000В , AC20A:400А

Номінальна потужність (Pe) при 3х400В, АС23А:221,7кВт

Номінальна потужність (Pe) при 3х500В, АС23А:221,7кВт

Номінальна потужність (Pe) при 3х690В, АС23А:221,7кВт

Номінальна реактивна потужність при 400В cos =0,65:180кВар

Номінальна відключаюча здатність при 400В, АС22А:3200А

Номінальна здатність, що включає, при 400В, АС22А:4000А

Номінальний струм комутації (Icm):20кА/p>

Номінальний короткочасний струм (1 сек) Icw:12кА

Мінімальний механічний ресурс:20 000 циклів

Мінімальна кількість електричних операцій 400В, AC22A:

Вага:7,5 кг

Максимальний переріз кабелю:240 мм

Максимальний переріз шини:40х7

Болт:М10
