Код: РЕВ-114Н

Реле часу REV-114Н є мікропроцесорним пристроєм, призначеним для вмиканнявимикання навантаження через задані користувачем інтервали часу.

Характеристики:

• Номінальний струм: 6 A
• Кількість полюсів: 1 фаз
• Характеристика відключення: Багатофункціональне
• Напруга: 230 V AC; 24 V DC
• Тип монтажу: Модульні

REV-114Н може бути запитане від стандартної мережі змінної напруги 20 –265 В 50Гц або від джерела постійної напруги 20-75 В

REV-114Н оснащено кнопками керування та цифровим індикатором, призначеним для налаштування та візуального контролю відліку часу.

У REV-114Н передбачено сімнадцять алгоритмів роботи:

затримка на вмикання;

- витримка часу при подачі живлення;

- періодичний із затримкою при вмиканні;

- періодичний з витримкою часу при вмиканні;

- генератор імпульсу;

- затримка на вмикання із зовнішнім запуском;

- затримка на відключення із зовнішнім запуском;

- імпульсний I із зовнішнім запуском;

- імпульсний II із зовнішнім запуском;

- затримка вмикання-вимикання із зовнішнім запуском;

- крок реле навантаження (при кожному замиканні керуючого контакту);

- періодичний із зовнішнім запуском і затримкою на вмикання;

- періодичний із зовнішнім запуском і витримкою часу при вмиканні;

- генератор імпульсу із зовнішнім запуском;

- пуск-стоп;

- завжди увімкнено;

- завжди вимкнено.

Умови експлуатації

Виріб призначений для експлуатації в таких умовах:

–температура навколишнього середовища від мінус 30 до +45 ºС

 –атмосферний тиск від 84 до 106,7 кПа;

–відносна вологість повітря (при температурі +25 ºС) 30 …80%

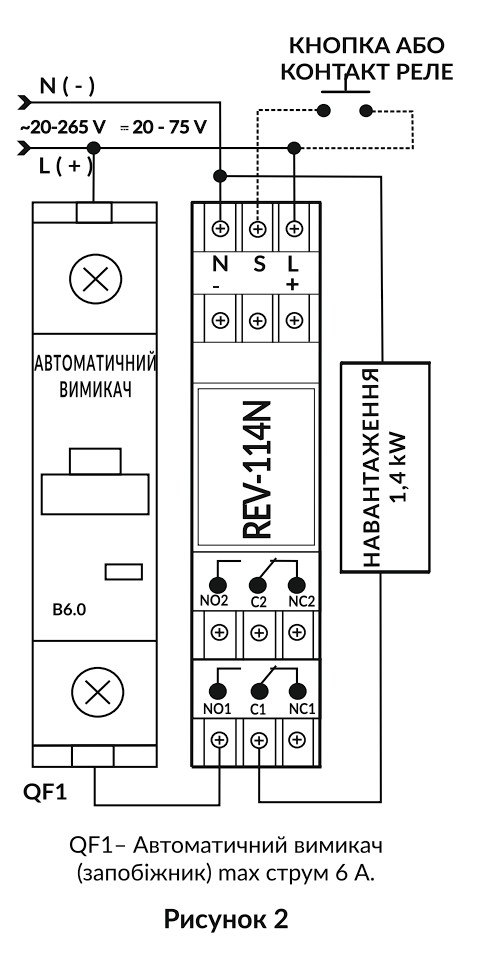

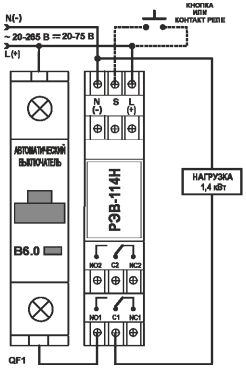

Схема підключення
