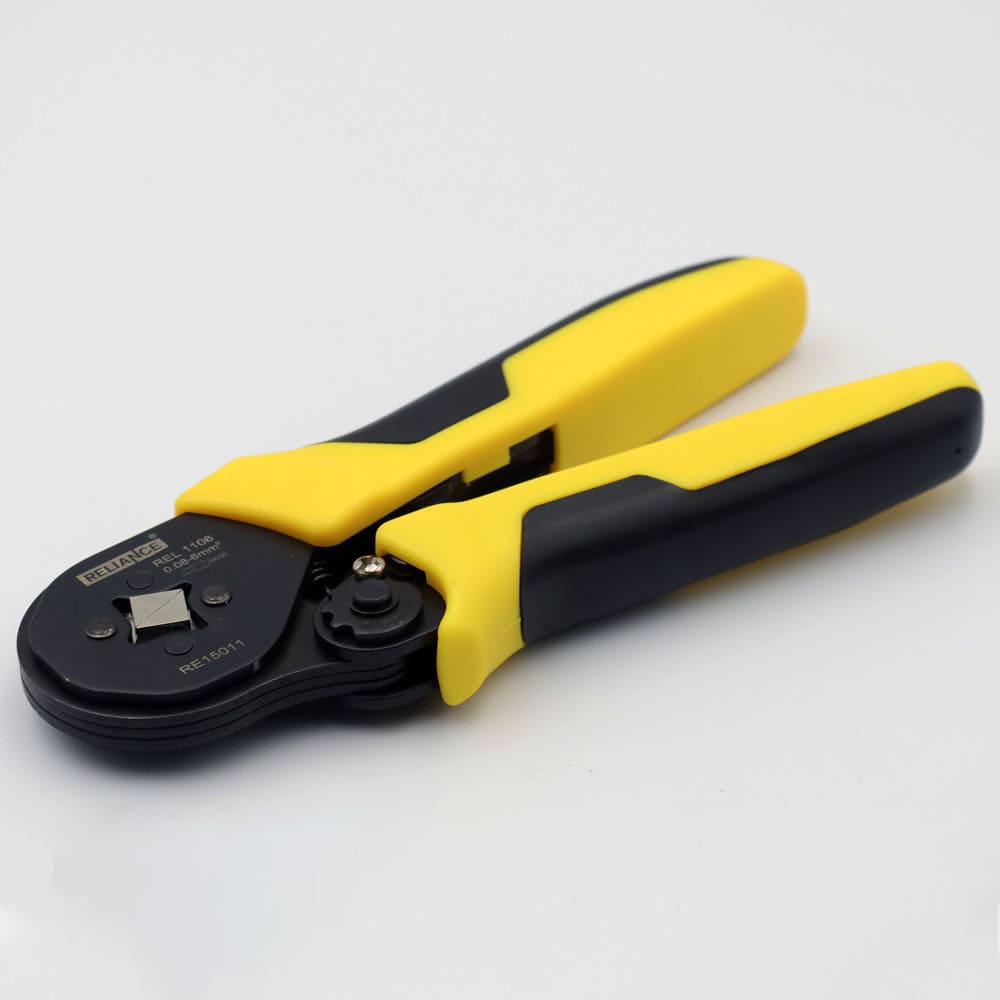

(RE15011) Інструмент опресувальний REL 1106 для трубчастих наконечників (HB, EN), діапазон обтиску 0,08-6 мм², Reliance

(RE15011) Інструмент опресувальний REL 1106 для трубчастих наконечників (HB, EN), діапазон обтиску 0,08-6 мм², Reliance

Призначення:для опресування втулкових (трубчастих, гільзових) наконечників (незалежно від наявності ізоляції).

Для опресування трубчастих наконечників для двох проводів рекомендується застосовувати інструменти з цанговими механізмами (Серія HSC тм Takel та інструменти REL-410, 516, 616, 716, 816 тм Reliance).

Матеріал:Корпус – двошарова сталь, механізм – сталь, рукоятки – пластик з матовою поверхнею (мінімізує можливість ковзання).

Температури експлуатації: від -30 до +60 ° С.

Тип матриць: Знімні матриці (кріплення на двох гвинтах). Усередині однієї серії інструментів (HS, SN) різні моделі мають взаємозамінність матриць.

• Всі інструменти для опресування трубчастих наконечників тм Takel і тм Reliance  (крім серії "PZ") мають храповий механізм, що оберігає від передчасного ослаблення та розкриття матриць (до повного завершення обтиску) відповідно від недоопресування наконечника.

• Також механізм оснащений системою регульованого розблокування, яка в разі потреби дозволяє розблокувати механізм та розВагати матриці до закінчення опресування.

• Інструменти (крім "PZ") мають регулятор зусилля тиску матриць.

• У всіх інструментах (крім інструмента REL 616) провід з наконечником заводиться в матрицю збоку під прямим кутом до площини інструменту, а в інструменті REL 616, введення проводиться в торець передньої частини інструменту в площині самого інструменту. Ця унікальна характеристика інструмента REL-616 дозволяє використовувати його в місцях з обмеженим простором, де використання інших інструментів утруднено.

• Забороняється працювати інструментом із проводами, що знаходяться під напругою.

• Інструментом для трубчастих (втулкових) наконечників обжимається лише гільза наконечника. Ізоляція обтиску не підлягає.

• Завжди слід правильно вибирати номінал матриці, виходячи з перерізу дроту та наконечника, а також візуально контролювати результат опресування.

Універсальний інструмент для всіх типів трубчастих наконечників (під один і два дроти). Інструмент із торцевим чотиригранним механізмом та збільшеним діапазоном обтиску (до 16мм²). Зручний регулятор зусилля тиску (повертається пальцями без попереднього викручування), пластикові рукоятки з прогумованими поверхнями.

Спеціалізація інструменту-для трубчастих наконечників

Діапазон обтиску, мм² - : 0,08-6

Індивід. Упаковка – карт. уп.

Вага інструмент без упаковки - 510 гр.

Довжина інструменту без упаковки – 195 мм.

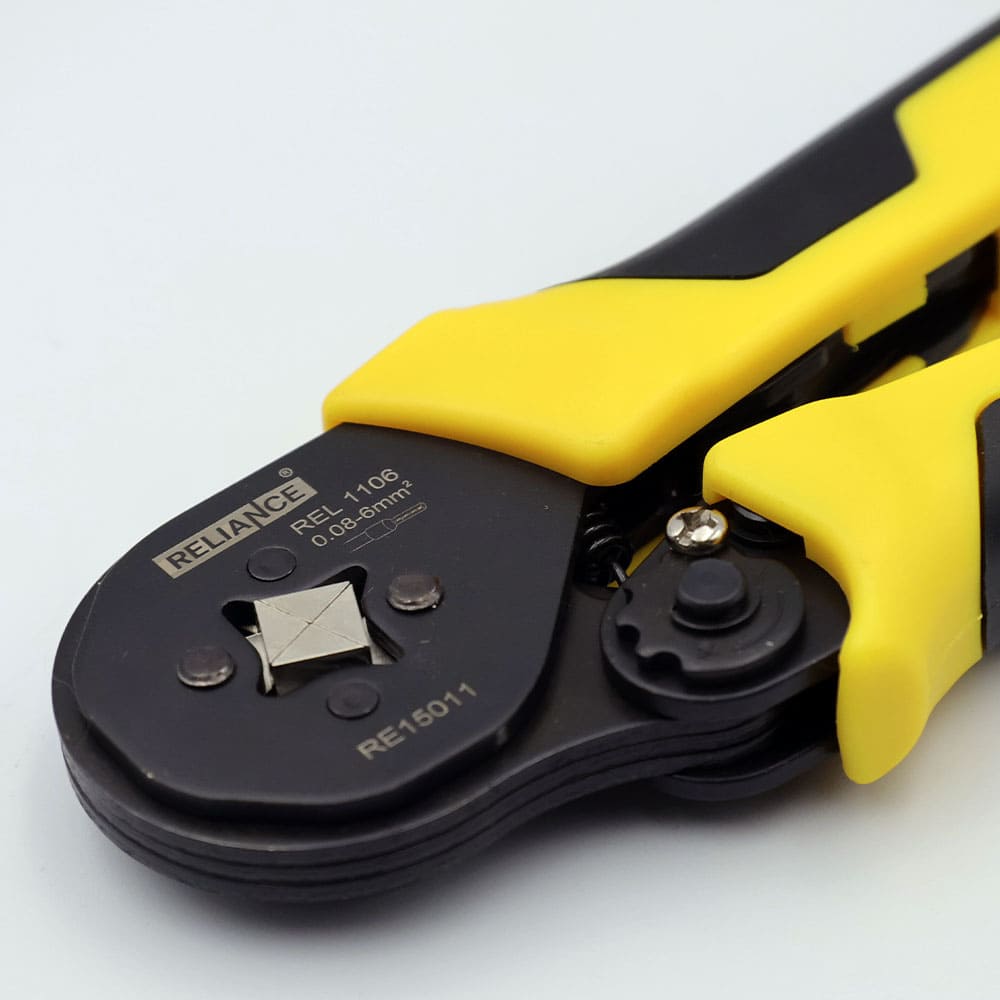

Тип матриць - саморегулююча з 4-ма гранями (діафрагмового типу)

Ширина матриці (довжина обтиску) – 16 мм (мінімальна глибина торцевої матриці)

Регулятор на корпусі - Регулятор притискного зусилля

Механізм - Храповий механізм із системою розблокування
