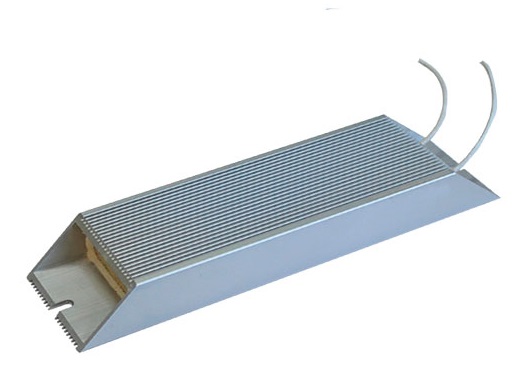

(РБ3-038-1К1) Гальмівний резистор, 38 Ом, 1,1 кВт, Aqteck (OBEH)

(РБ3-038-1К1) Гальмівний резистор, 38 Ом, 1,1 кВт, Aqteck (OBEH)

Код: РБ3-038-1К1

Тормозні резистори є необхідною опцією ПЛВ для роботи з підйомно-транспортними механізмами (крани, ліфти, транспортери, підйомники) високоінерційними застосуваннями (димососи, центрифуги, рольганги, тягодуттьові механізми, транспортні візки), деякими вертальними застосуваннями (токарно). і т.д.)

Призначення

При гальмуванні асинхронний двигун віддає енергію назад у перетворювач частоти (працює в генераторному режимі), внаслідок чого напруга у ланці постійного струму підвищується. Інтенсивність гальмування в цьому випадку залежить від втрат потужності в перетворювачі та двигуні.

ПЛВ можна гальмувати з потужністю близько 20% від номінальної за рахунок власних втрат двигуна та перетворювача. Цього зазвичай достатньо для не інерційних навантажень, тобто, де кінетична енергія невелика або час гальмування не є критичним.

Якщо потрібне швидке гальмування, необхідно використовувати гальмівний ключ і резистор. При гальмуванні електроприводу гальмівний резистор підключається до шини постійного струму всередині перетворювача і на ньому розсіюється енергія від електродвигуна. Це захищає перетворювач від блокування через перенапругу у ланці постійного струму і, відповідно, від зупинки приводу. Промислові лінійки гальмівних резисторів РБ2, РБ3, РБ4

Резистори РБ2,3,4 є баластними резисторами з алюмінієвим або керамічним корпусом і ступенем захисту IP54 або IP20. Лінійка містить 2 типи резисторів на кожен номінал потужності ПВД для ВП 10% і 40%.

Резистори цих лінійок мають виконання для вертикального та горизонтального монтажу.

Тормозні резистори промислових лінійок рекомендуються , якщо потрібно:

Компактний монтаж гальмівного резистора

Використання у важких умовах роботи (збільшена потужність, що виділяється при гальмуванні)

Монтаж гальмівного резистора поза шафою керування (необхідна високий рівень IP)

Технічні характеристики:

Ступінь захисту– IP54

Спосіб охолодження - С (Природний повітряний)

Діапазон робочих температур,ºС - -20 до+50

Клас точності,% - 10

Температурний кофіцієнт опору,%/ºС. - 0,05

Температура перегріву,ºС. - до 300

Робоча напруга, В - до 1000

Випробовувальна напруга, В. - 3000

Опір ізоляції, Мом– 100

Схема підключення

Закриті вибухобезпечні приміщення без агресивних пар та газів при атмосферному тиску від 80 до 106 кПа з температурою в діапазоні від -20 до + 50°С та відносною вологістю від 5 до 95% без конденсації вологи. Максимальна висота над рівнем моря– 1000м.



Резистори кріпляться на поверхню у вертикальному або горизонтальному положенні з метою забезпечити доступ найбільшої кількості охолоджуючого повітря до всієї охолоджуючої поверхні резистора. В іншому випадку допустима потужність розсіювання повинна бути знижена на 20%. D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF%D0%BA%D0%B0%201/333334egbfbfhfhfhfhf.png" style="width: 402px; height: 233px;"/>
