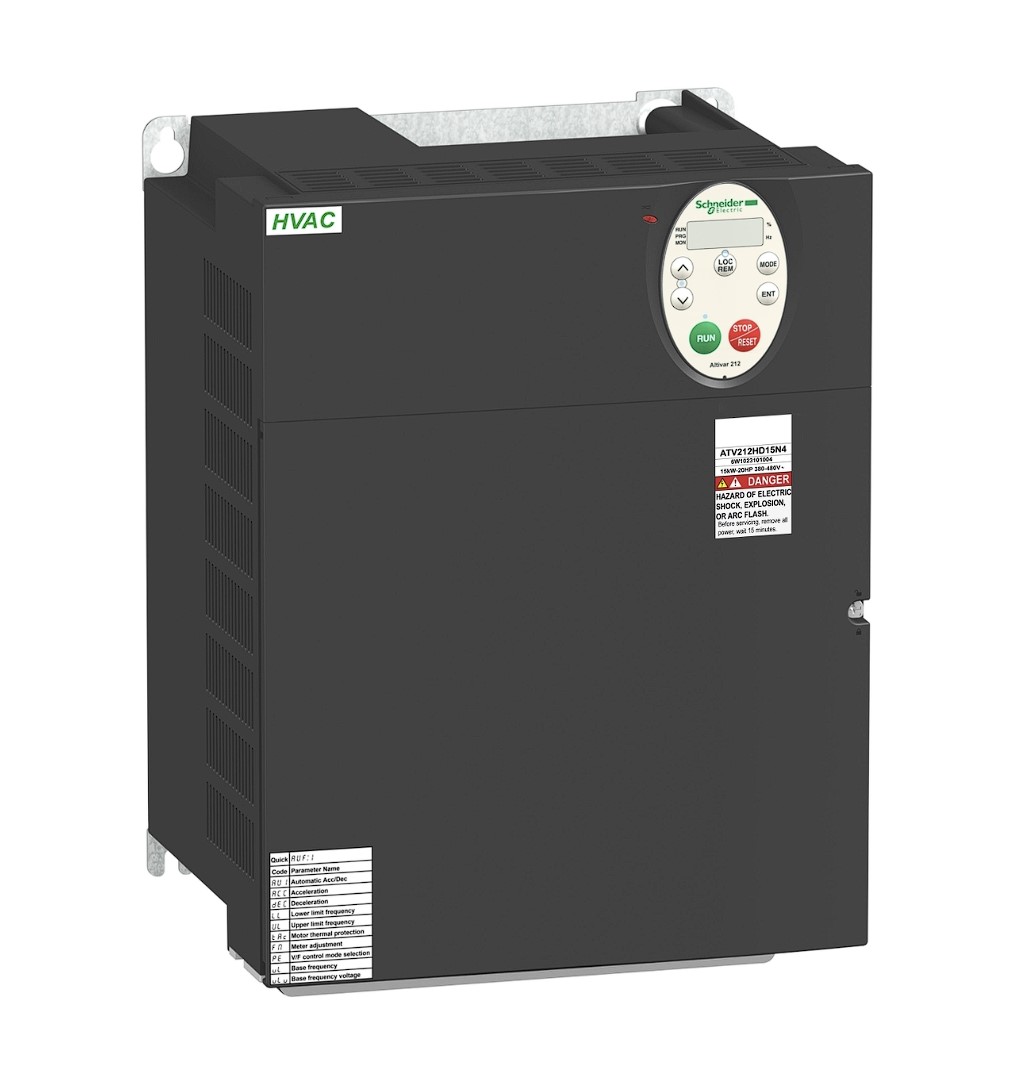

Частотний перетворювач Altivar 212 15 кВт Schneider Electric (ATV212HD15N4)

Schneider Electric ATV212HD15N4 — частотний перетворювач серії Altivar 212, призначений для керування трифазними асинхронними двигунами в системах HVAC будівель. Забезпечує плавний пуск, регулювання швидкості обертання та захист трифазного асинхронного (або синхронного) двигуна від перевантаження, перегріву та коротких замикань.

Основні характеристики

• Виробник: Schneider Electric
• Серія: Altivar 212
• Артикул / Модель: ATV212HD15N4
• Номінальна потужність двигуна: 15 кВт
• Живлення / вихід: 3Ф/380 В
• Діапазон потужностей серії: 0,75–75 кВт

Особливості та функції

• Енергозбереження до 70% порівняно зі звичайною системою керування.
• Виявлення несправностей: обрив паса, робота насоса «на сухому ходу», обрив фази.
• Підключення до систем диспетчеризації будівель за стандартними протоколами.
• Застосування: опалення, вентиляція, кондиціювання повітря (HVAC), насосне обладнання будівель.

Особливості застосування та підбору

Рекомендований захист на вході: для двигуна потужністю 15 кВт (400 В) можна орієнтуватися на автоматичний вимикач захисту двигуна серії TeSys GV2/GV3 — GV2ME32 (діапазон уставки 24…32 А), або контактор серії TeSys D LC1D32 для комутації силового кола. Автомат серії GV2/GV3 доцільно застосовувати на вході перетворювача (мережевий захист), а не на його виході — вихідний ШІМ-сигнал приводу не призначений для роботи через мотор-автомат.

Точний вибір апарата захисту, перерізу кабелю та типу гальмівного резистора варто уточнювати за каталогом Schneider Electric або офіційним посібником з монтажу відповідної серії Altivar, оскільки він залежить від напруги мережі, довжини кабелю двигуна та режиму навантаження.
