GSM/GPRS модем ПМ01: Надійний бездротовий обмін даними

GSM/GPRS модем ПМ01 призначений для дистанційного обміну даними через бездротові системи зв’язку стандарту GSM з обладнанням, оснащеним послідовними інтерфейсами зв’язку RS232 або RS485.

Сфери застосування GSM/GPRS модему ПМ01:

• Системи збору даних, диспетчеризації та управління
• Автоматизовані термінали самообслуговування (платіжні, вендингові тощо)
• Системи охоронної та пожежної безпеки
• Віддалений контроль датчиків та обладнання з послідовними інтерфейсами
• Дистанційні вимірювання
• Доступ до Інтернету

Основні функціональні можливості:

• Прийом і передача SMS
• Прийом і передача даних за допомогою CSD
• Прийом і передача даних через GPRS
• Робота з послідовними інтерфейсами RS-232* або RS-485
• Керування передачею та прийомом даних через RS-232* або RS-485 за допомогою AT-команд відповідно до стандартів GSM 07.05 та GSM 07.07
• Індикація обміну даними через RS-485 або RS-232*
• Індикація реєстрації в мережі GSM і передачі даних у режимі GPRS

Для обміну даними між SCADA-системою через модемне з’єднання CSD з пристроєм, що працює за протоколом Modbus (ПЛК, модулі введення-виведення, ТРМ200, ТРМ201, ТРМ202, ТРМ138, ТРМ148, ТРМ133М тощо), рекомендуємо придбати Modbus OPC/DDE сервер.

Технічні характеристики:

• Живлення постійного струму (ПМ01-24.AB): 10–30 В
• Живлення змінного струму (ПМ01-220.AB): 90–250 В, частота 47–63 Гц
• Максимальна споживана потужність: до 15 ВА
• Частотний діапазон роботи: EGSM900/DCS1800/PCS1900
• Клас вихідної потужності передавача: 4 (EGSM900), 1 (DCS1800/PCS1900)
• Клас мобільного обладнання: B
• GPRS мультислот клас: 10
• Швидкість обміну в режимі CSD: 9600 біт/с
• Швидкість обміну в режимі GPRS:
  • Прийом – до 85 600 біт/с
  • Передача – до 42 800 біт/с
• Підтримувані типи SMS: SMS-MO, SMS-MT, SMS-CB
• Підтримка SIM-карт: 1,8 В та 3 В
• Інтерфейс зв’язку з ПК: RS-232/RS-485
• Діапазон швидкостей обміну через інтерфейс: 1200–115200 біт/с
• Ступінь захисту корпусу: IP20
• Маса модему: не більше 0,5 кг

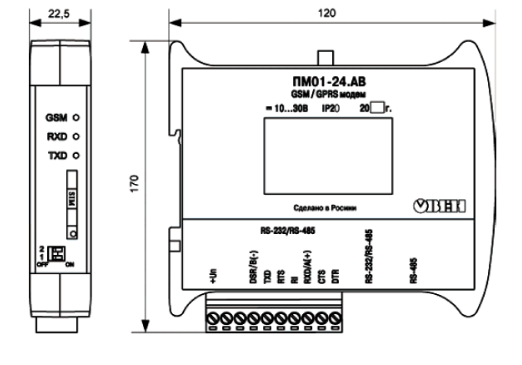

• Габарити: 120,1 x 107,1 x 22,5 мм
• Середній термін служби: не менше 8 років

Схема застосування:
