(ПД100-НВх-111-0,5) Датчик тиску -0,1…2,5 МПа, різьблення М20х1,5, точність 1.0, Aqteck

(ПД100-НВх-111-0,5) Датчик тиску -0,1…2,5 МПа, різьблення М20х1,5, точність 1.0, Aqteck

Код: ПД100-НВх-111-0.5

Особливості та принцип дії ​​​​​​

Перетворювачі тиску ПД100 моделей 111, 171, 181 призначені для безперервного перетворення надлишкового, надмірно-вакуумметичного, вакуумметричного та абсолютного тиску хімічно неагресивних по відношенню до матеріалу датчика рідких або газоподібних середовищ уніфікований сигнал 4 -20 мА постійно . Ці моделі датчиків стійкі до гідроударів .

Моделі 111, 171, 181 датчиків ПД100 оснащені сенсором із вимірювальною мембраною з нержавіючої сталі AISI 316L, що забезпечує високу точність вимірювань . Сенсор виконаний за технологією КНК і представляє собою тензорезистивний міст, нанесений на монокристал кремнію методом дифузії . Матеріал штуцера і корпусу – нержавіюча сталь AISI 304S. Електричний роз'єм датчиків відповідає стандарту EN175301-803.

Основні сфери застосування перетворювачів тиску ПД100 ( моделі 111, 171, 181):​​​​​​

системи холодного та гарячого водопостачання (ХВС та ГВП);

теплопостачання;​​​​​​

котельні, теплові пункти (ІТП, ЦТП);

автоматика водоканалів;​​​​​​

насосне та компресорне обладнання;​​​​​​

технологічні процеси в пневмо- та гідросистемах;​​​​​​

харчова промисловість

Основні характеристики перетворювача тиску ПД100 ( моделі 111, 171, 181)​​​​​​

Робоча середовище: хімічно нейтральні по відношенню до нержавіючої сталі AISI 316L (AISI 304S) гази, пари та слабоагресивні рідини .

Вимірюваний тип тиску: надлишковий, надмірно-вакуумметричний, ваккуметричний .

Верхній межа вимірюваного тиску (ВМВ):

надлишковий тиск (Н): 35 кПа 40,0 МПа; надлишково-вакуумметричний тиск (НВ): -0.1...2,5 МПа;

тиск (В): -0.1...0 МПа.

абсолютний тиск (А): 0...1,6 МПа ( Ратм + Надлишковий )

Основна зведена похибка: 0,5; 1,0% ВМВ.

Перетворення надлишкового тиску в уніфікований сигнал 4...20 мА постійного струму .

Перевантажувальна здатність: не менше 200% ВМВ.

Ступінь захисту корпусу та електророз'єму датчика IP65.

Перешкодостійкість відповідає вимогам обладнання класу А ДСТУ EN 61326-1:2016.

Є захист від неправильного дотримання полярності (;​​​​​​+;​​​​​​ і ;​​​​​​-;​​​​​​ ) при підключенні .

Технічні характеристики Вихідний сигнал постійного​ струму - 4...20 мА, 2- провідна схема

Основна зведена похибка – 0,5; 1,0% ВМВ

Діапазон робочих температур вимірювальної середовища - 40 -+85 С

Напруга живлення - 8 -30 В постійного струму

Опір навантаженні - 0 -1,1 кОм ( залежно від живильного напруги )

Споживана потужність - не більше 1 Вт

Ступінь захисту корпуси - IP65

Стійкість до кліматичних впливам - УХЛ3.1

Діапазон робочих температур навколишнього повітря - 40+80 С

Атмосферне тиск робоче - 66...106,7 кПа

Середнє час напрацювання на відмову - не менше 500 000 годин

Середній термін служби - 10 років

Вага без упаковки/в упаковці - 0,2 кг/0,3 кг

Штуцер для підключення тиску

різьба M20х1,5, штуцер відповідно до ДСТУ EN 837-1

різьблення G1/2, штуцер відповідно до ДСТУ EN 837-1

різьблення G1/4, штуцер відповідно до ДСТУ ISO 1179-2

Тип електричного рознімання - EN175301-803 форма А

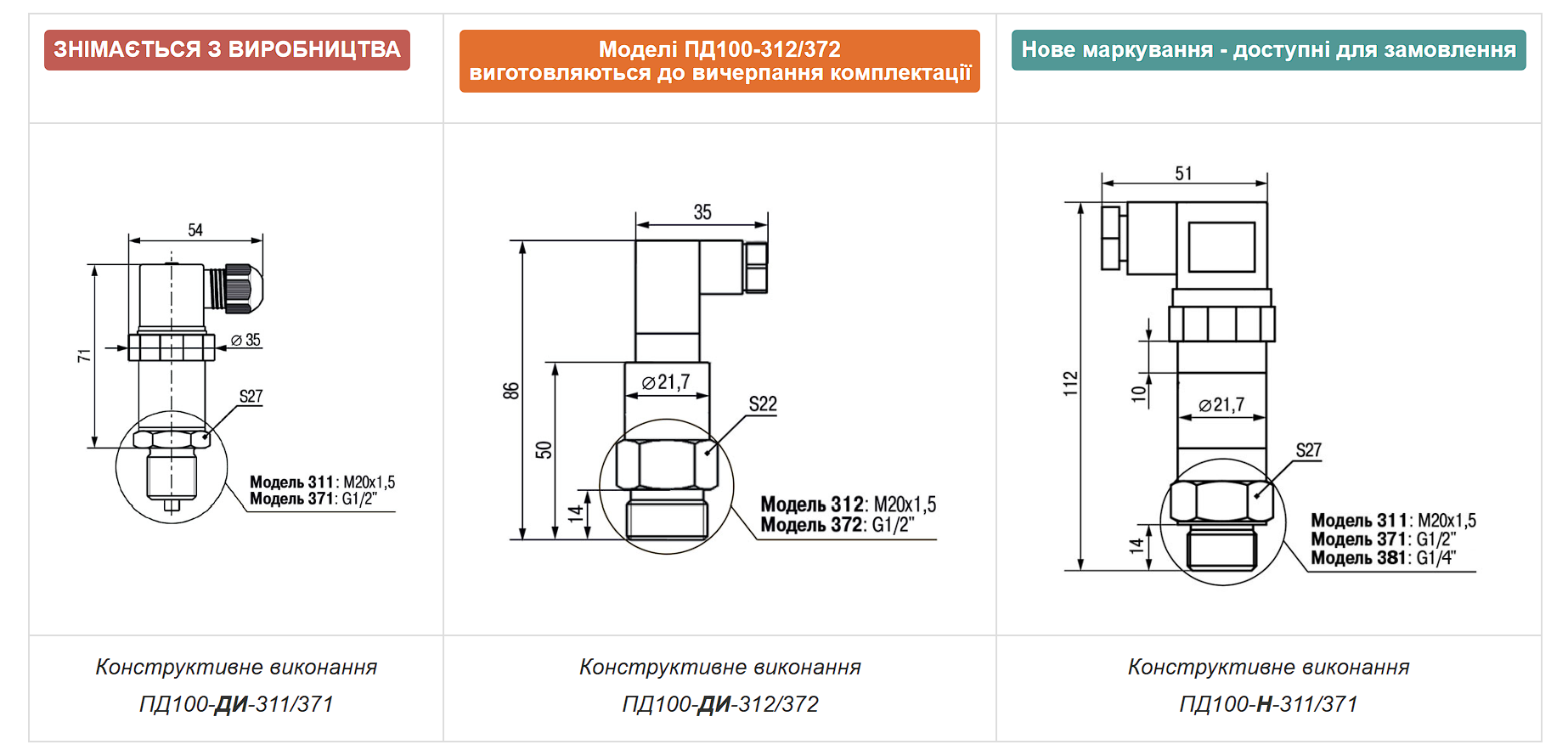

Габаритний розмір (за висотою ) - не більше 119 мм

Перевантажувальна здатність - не менше 200% від ВМВ
