(ПД100-Г0,4-167-0,5.50) Занурювальний датчик, 0 ... 40 м.в.ст, кабель 50 м, точність 0.5, Aqteck

(ПД100-Г0,4-167-0,5.50) Занурювальний датчик, 0 ... 40 м.в.ст, кабель 50 м, точність 0.5, Aqteck

Код: ПД100-Г0.4-167-0.5.50

Датчики ПД100 моделі 167 це перетворювачі гідростатичного тиску стовпа рідини з вимірювальною мембраною з нержавіючої сталі та вбудованим гідрометричним кабелем.

Дана модель призначена для роботи всередині атмосферних ємностей з-під шару рідини​​ пиловологозахист IP68. Для зв'язку детектора з атмосферою в кабелі знаходиться капіляр . Захисний ковпачок оберігає вимірювальну мембрану ( відкритий порт М22х1) від механічних пошкоджень .

Перетворювачі цією моделі застосовуються в системах вимірювання та підтримки рівня рідини на об'єктах водопостачання: водозабірних свердловин, водонапірних вежах ( вежах ), накопичувальних та стічних ємностях, каналізаційно насосних станціях (КНС) та інших резервуарах.

Основні характеристики​​​​​​

перетворення тиску в уніфікований сигнал постійного струму 4...20 мА

межа вимірюваного тиску (ВМВ) – від 2,5 до 100 м вод. ст.

перевантажувальна здатність не менше 200% ВМВ.

зведена похибка - 0,5% ВМВ

захисту корпуса датчика – IP68.

Технічні характеристики​​​​​​

Вихідний сигнал - 4...20 мА, 2-провідна схема струмова петля

Основна зведена похибка – 0,5% ВМВ

Діапазон робочих температур вимірювальної середовища - -20 -+70 С

Напруга харчування - 11 -28 У постійного струму ( номінальна 24 В)

Опір навантаженні - 0 -1,4 кОм ( залежно від живильного напруги )

Максимальна споживана потужність - не більше 0,9 Вт

Захист від подачі живильного напруги зворотній полярності - є

Стійкість до кліматичних впливам - УХЛ3.1

Ступінь захисту корпуси - IP68

Діапазон робочих температур навколишнього середовища - &20 -+70 С

Середнє час напрацювання на відмову - не менше 100 000 годин

Середній термін експлуатації - 12 років

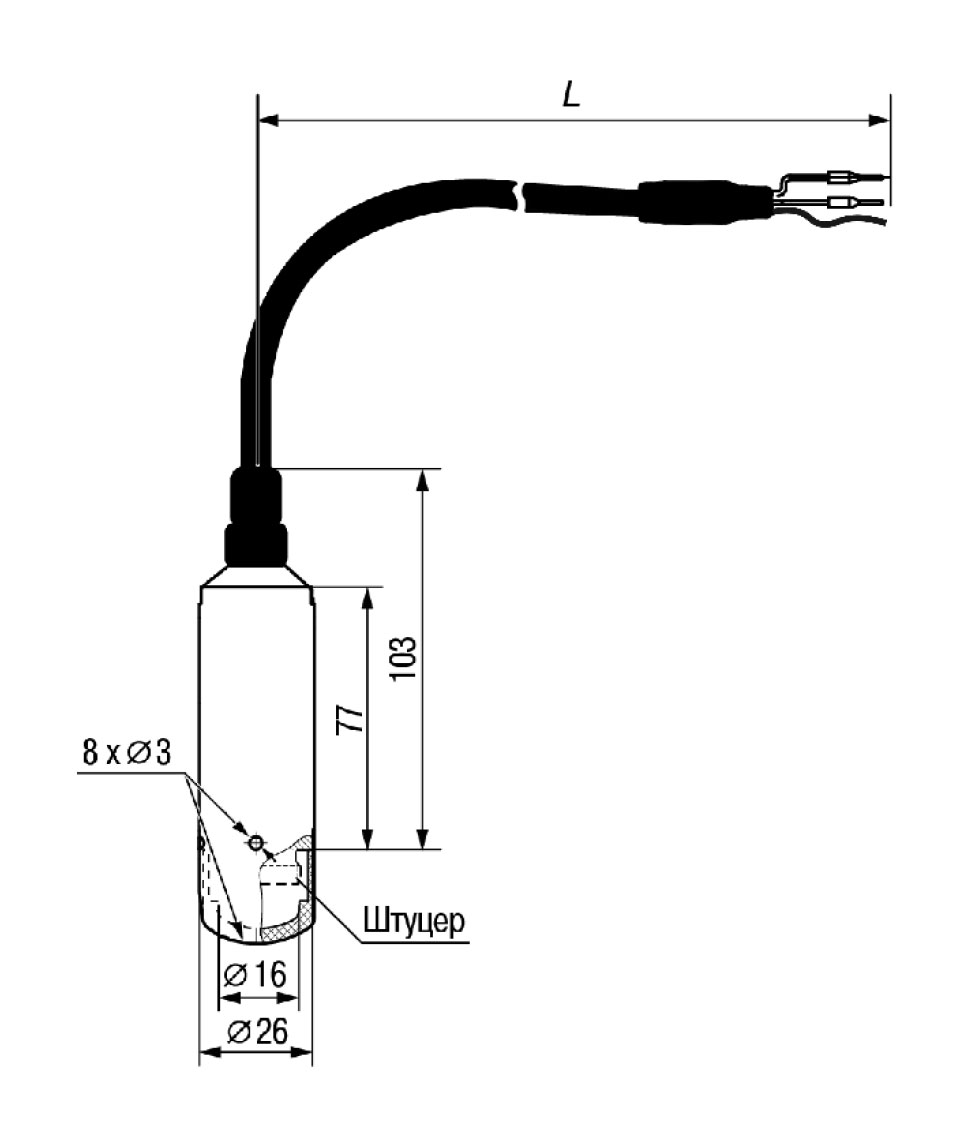

Штуцер (без захисного) ковпачка ) - M22х1 "відкритий порт"​​​​​​

Тип електричного роз'єм - гідрометричний кабель нероз'ємно

Перевантажувальна здатність - не менше 200% від ВМВ

Граничне тиск перевантаження - не менше 400% від ВМВ
